الكتالوج الفني
كتالوج قطاعات إليو سينا
فهرس كامل للاسطمبات ورسومات المقاطع الفنية لعائلات القطاعات: الجرار، المفصلي، المطابخ والعلب — مع الأوزان لكل متر والمسميات السوقية المستخدمة في الموقع.
تحميل الكتالوجات
ملفان PDF جاهزان للطباعة وللاستخدام في الورشة.
0
قطاع
0
عائلات
0
الرسومات الفنية
01 / drawings
الرسومات الفنية

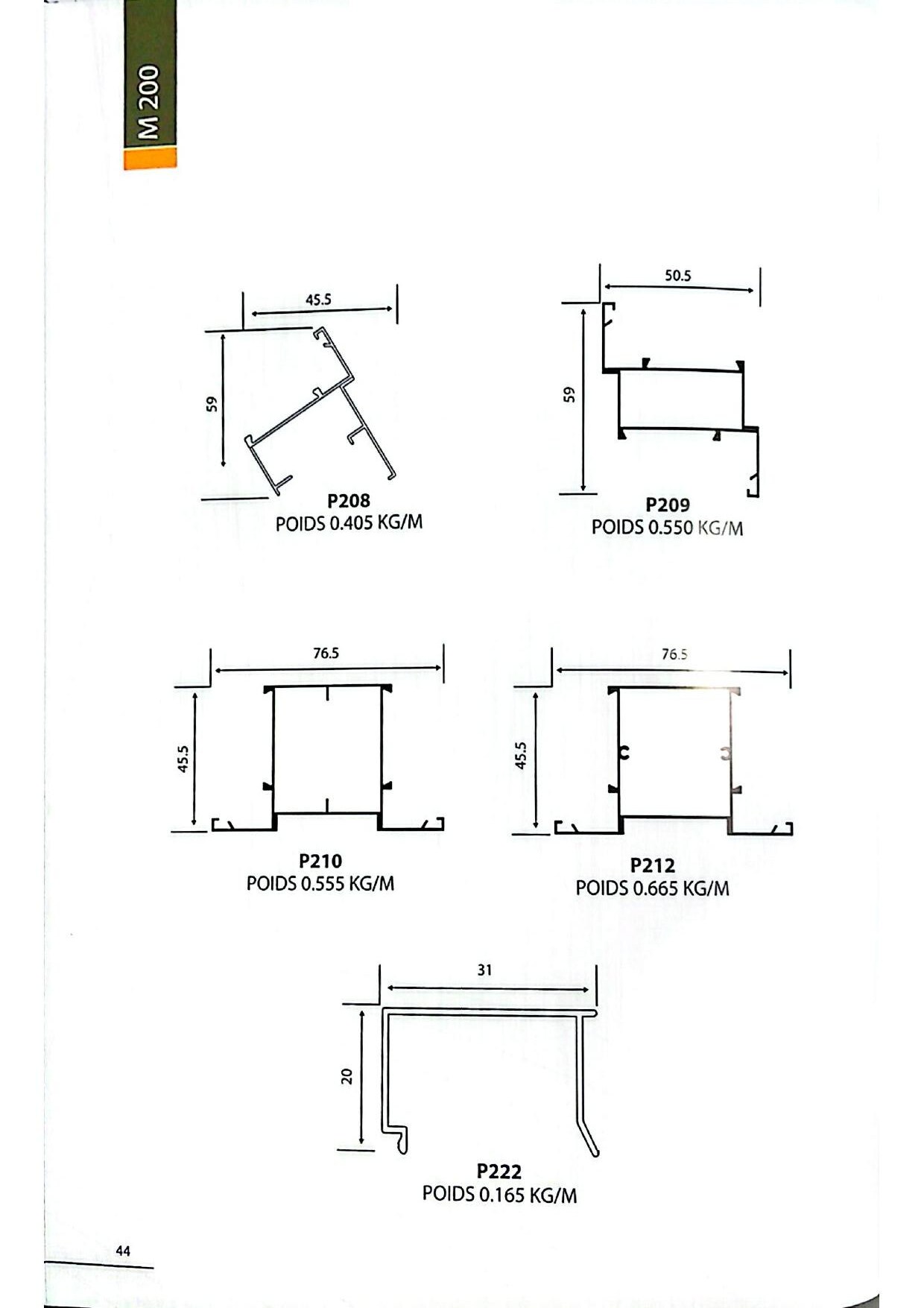

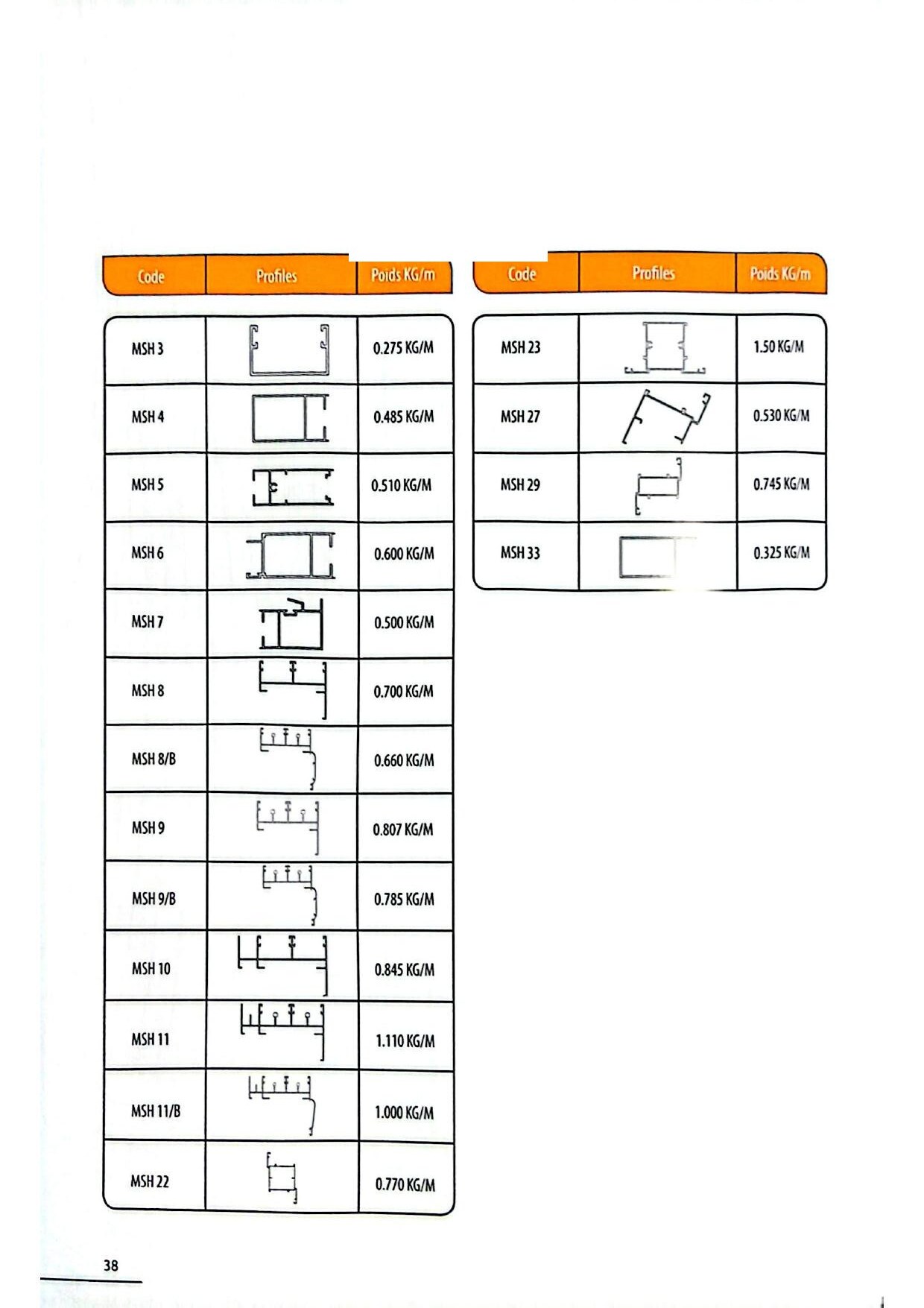

مقاطع بمقياس رسم مع الأبعاد والوزن لكل متر. اضغط على أي لوحة لتكبيرها.
02 / index
فهرس القطاعات
ابحث برقم القطاع أو بالاسم السوقي.
106 قطاع

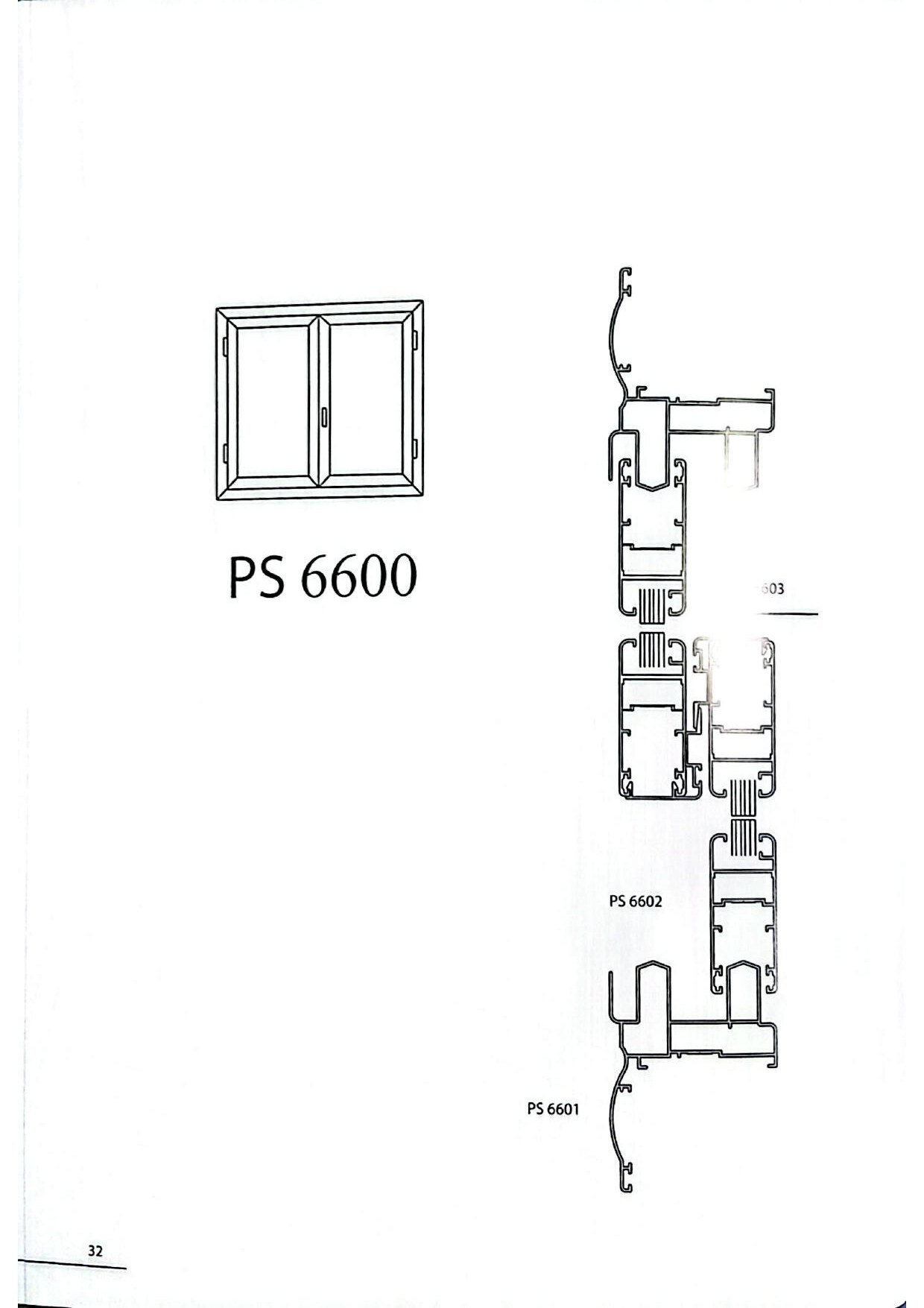

جرار صغير PS

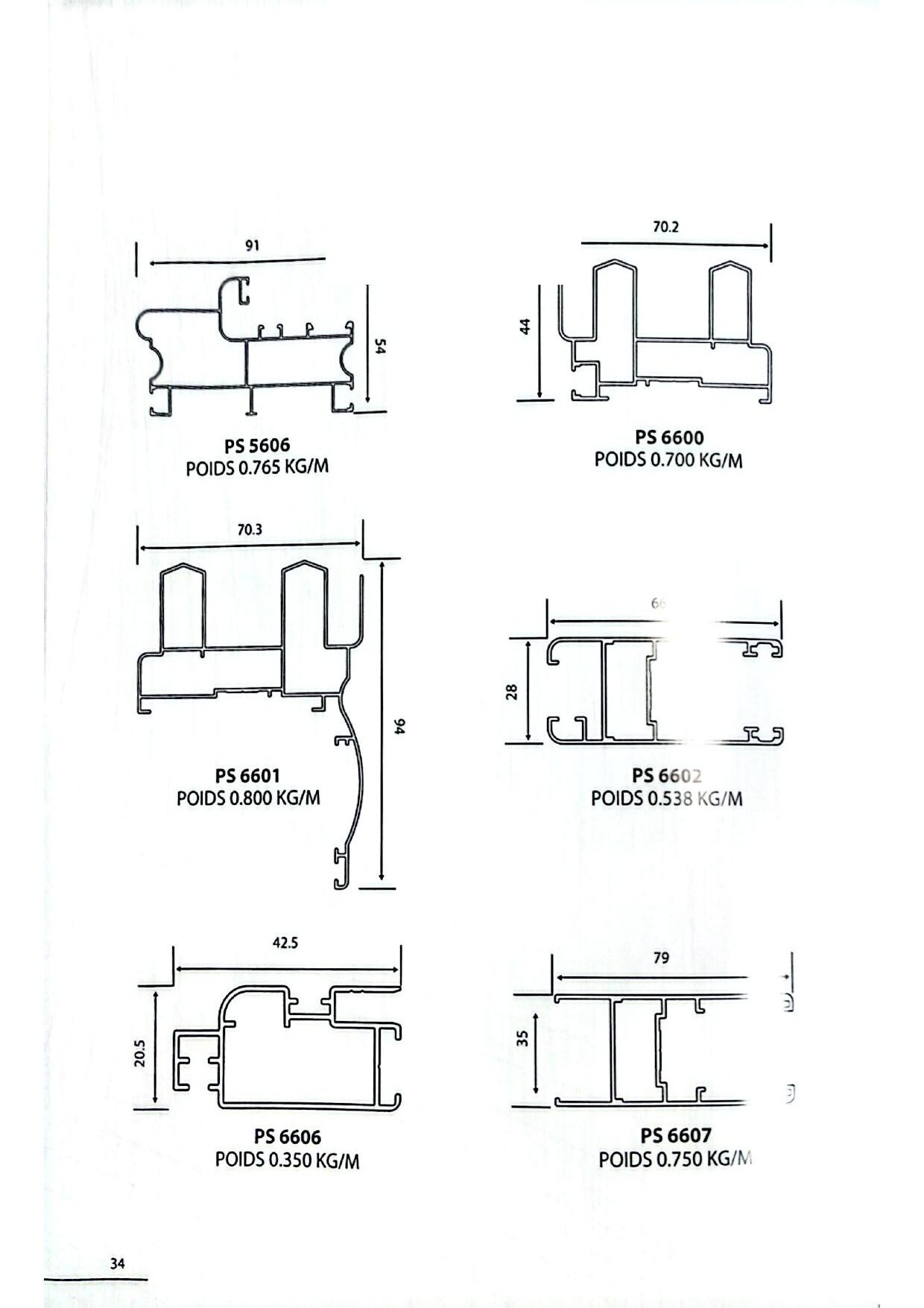

01 / 116600حلق جرار صغير بدون بار وبدون سلك
6601حلق جرار صغير بار وبدون سلك
6602ضلفة جرار صغير سنجل
6603سكينة
6607ضلفة جرار صغير دبل

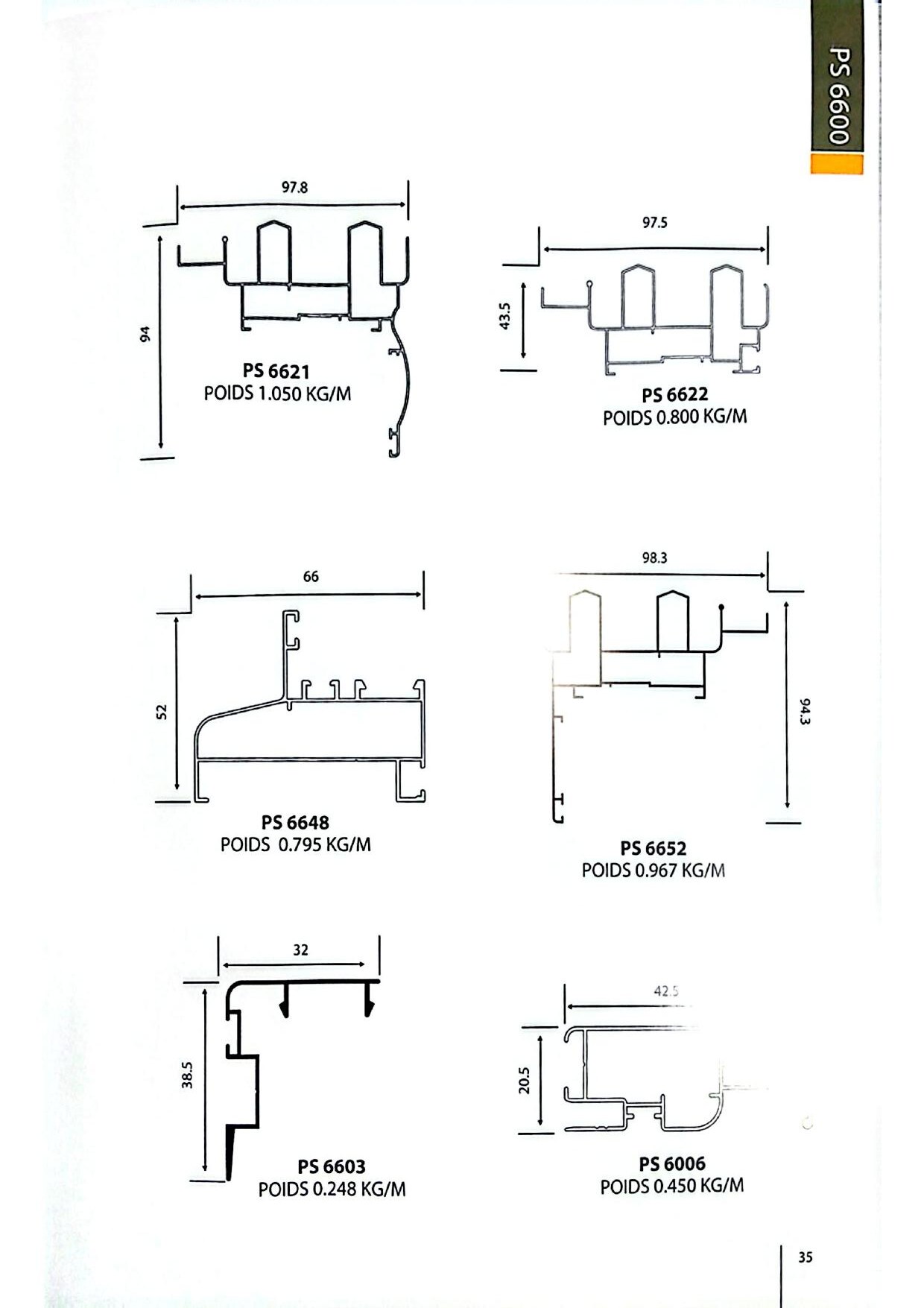

6621حلق جرار صغير بار وسلك
6621/Aحلق جرار صغير بار وسلك عدل
6622حلق جرار بدون بار وبسلك
6648فيكس صغير
6606سلك بدون مقبض
6606/Aسلك بنص مقبض
جرار كبير PS

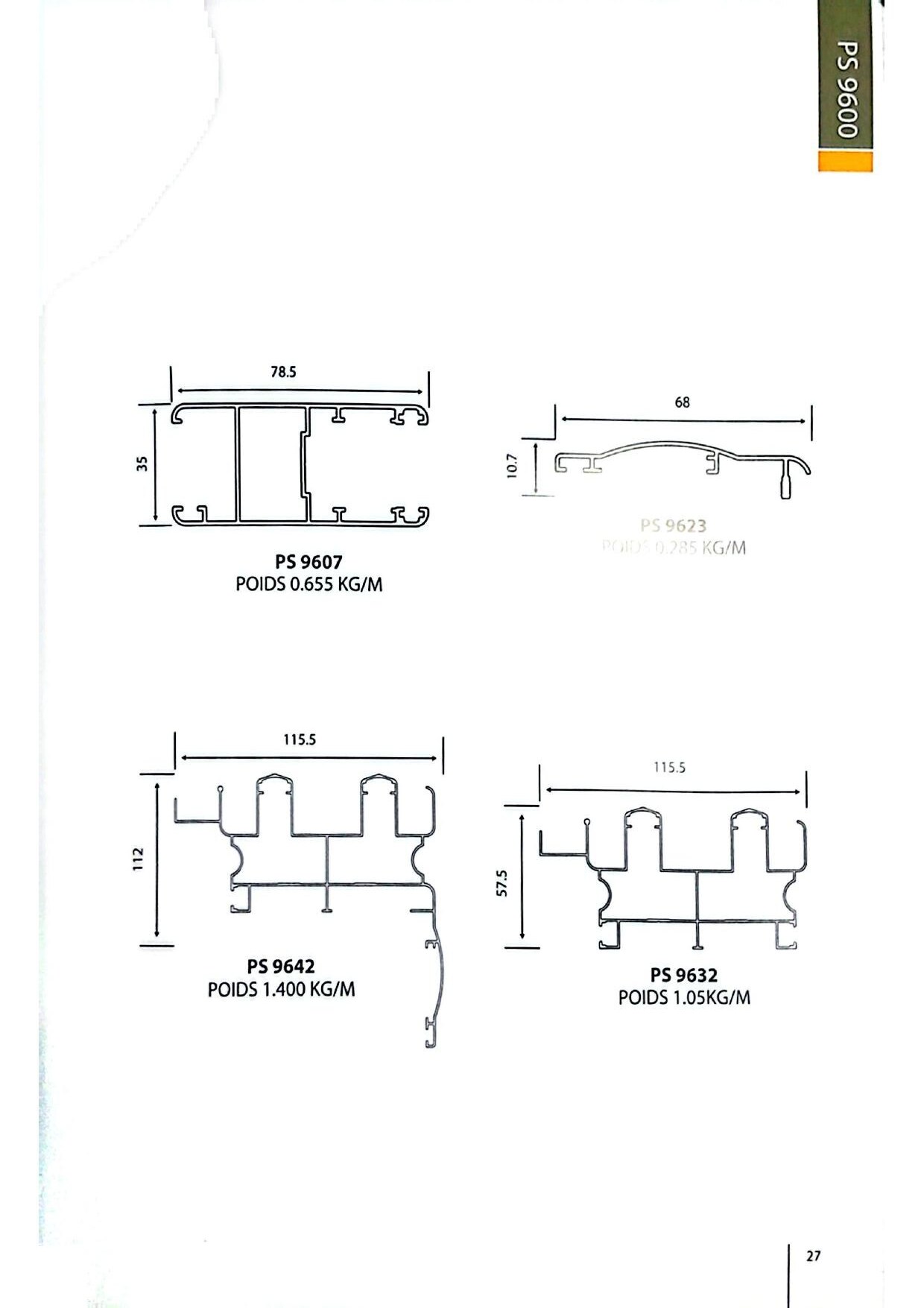

02 / 99642حلق جرار كبير بار وسلك
9602ضلفة جرار كبير سنجل
9607ضلفة جرار كبير دبل
9603سكينة كبير
9606سلك بمقبض كبير
9623بار كبير
9632حلق جرار كبير بدون بار وبسلك
9609مشترك H

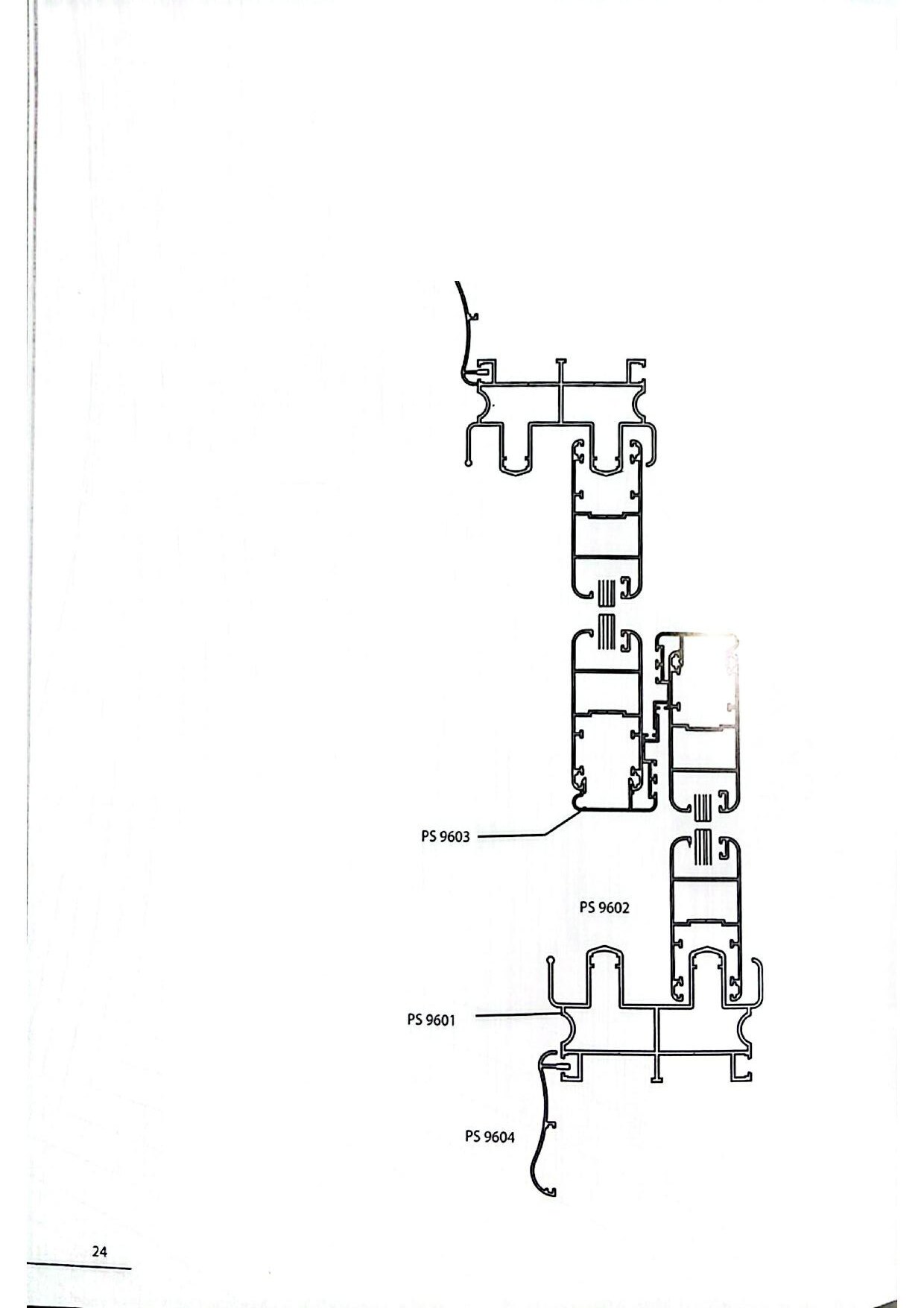

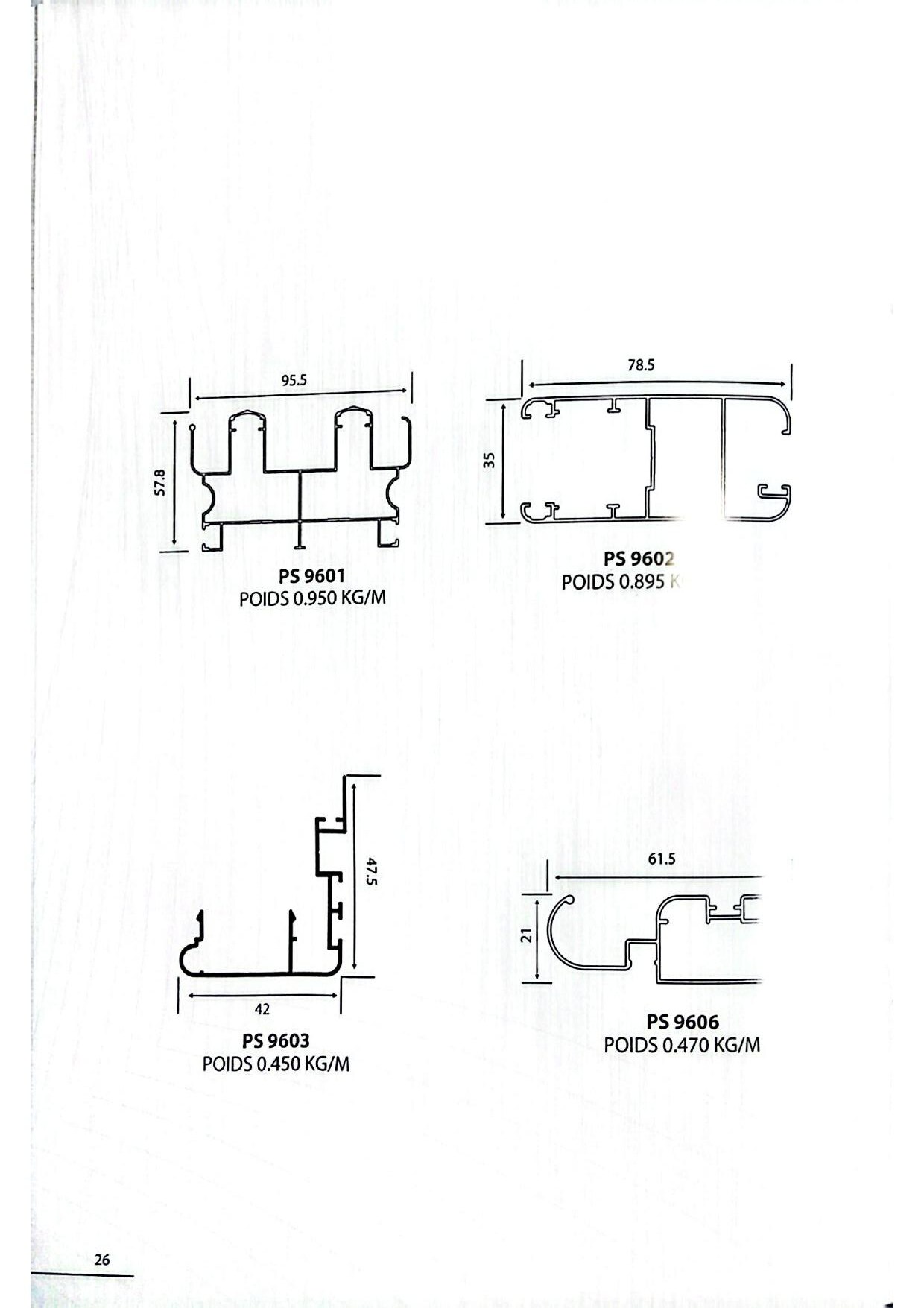

9601حلق جرار كبير بدون بار وبدون سلك

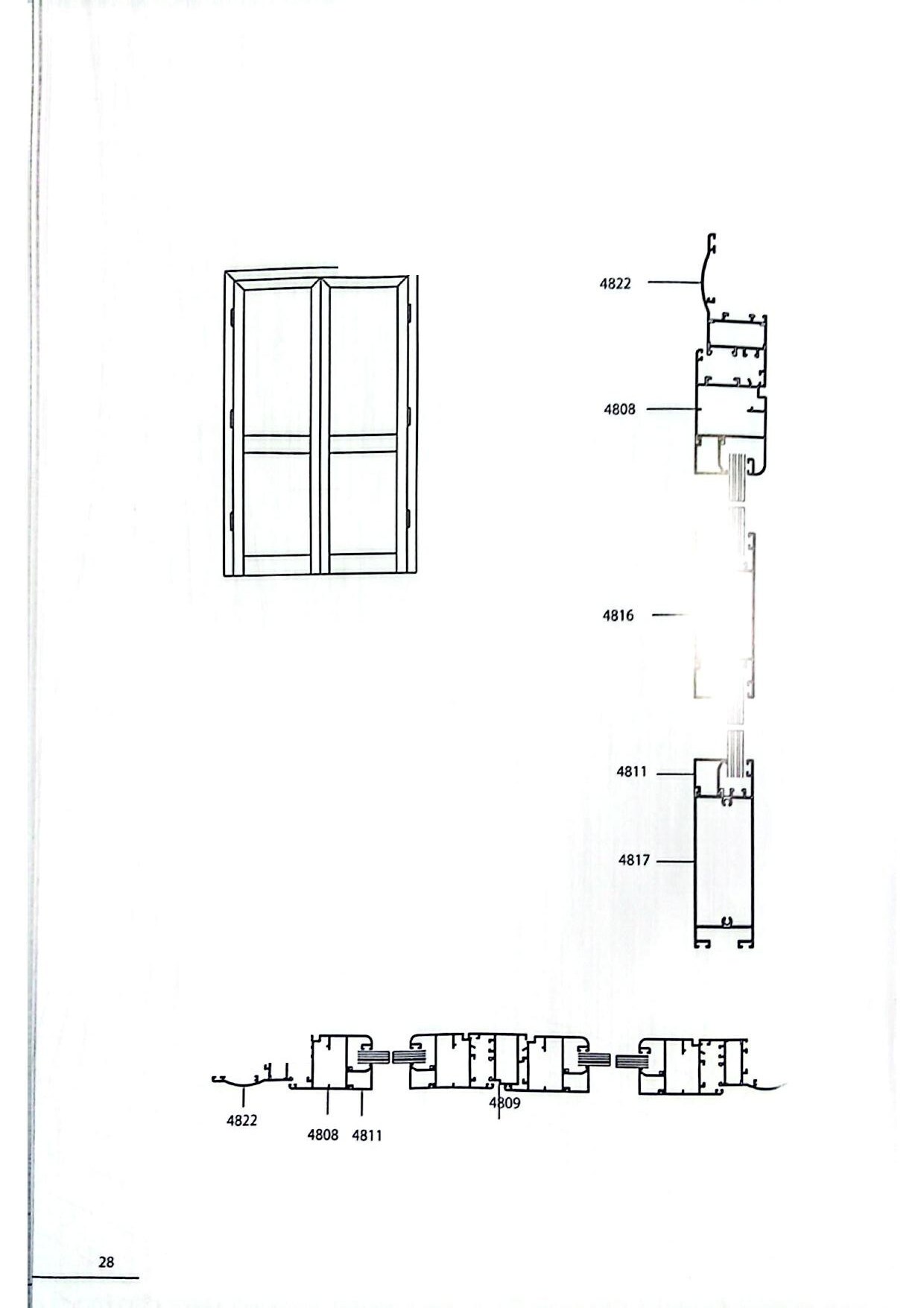

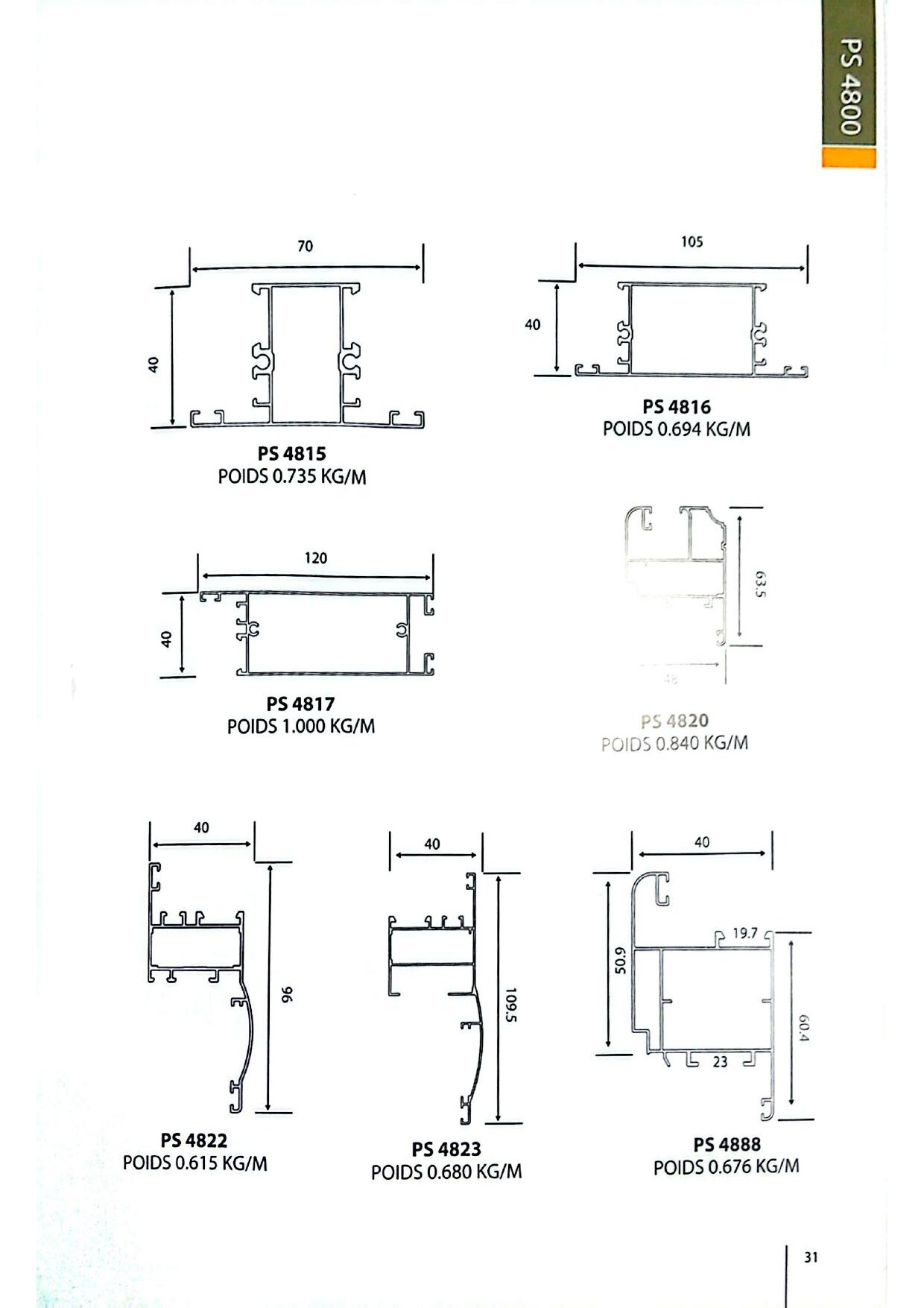

مفصلي PS

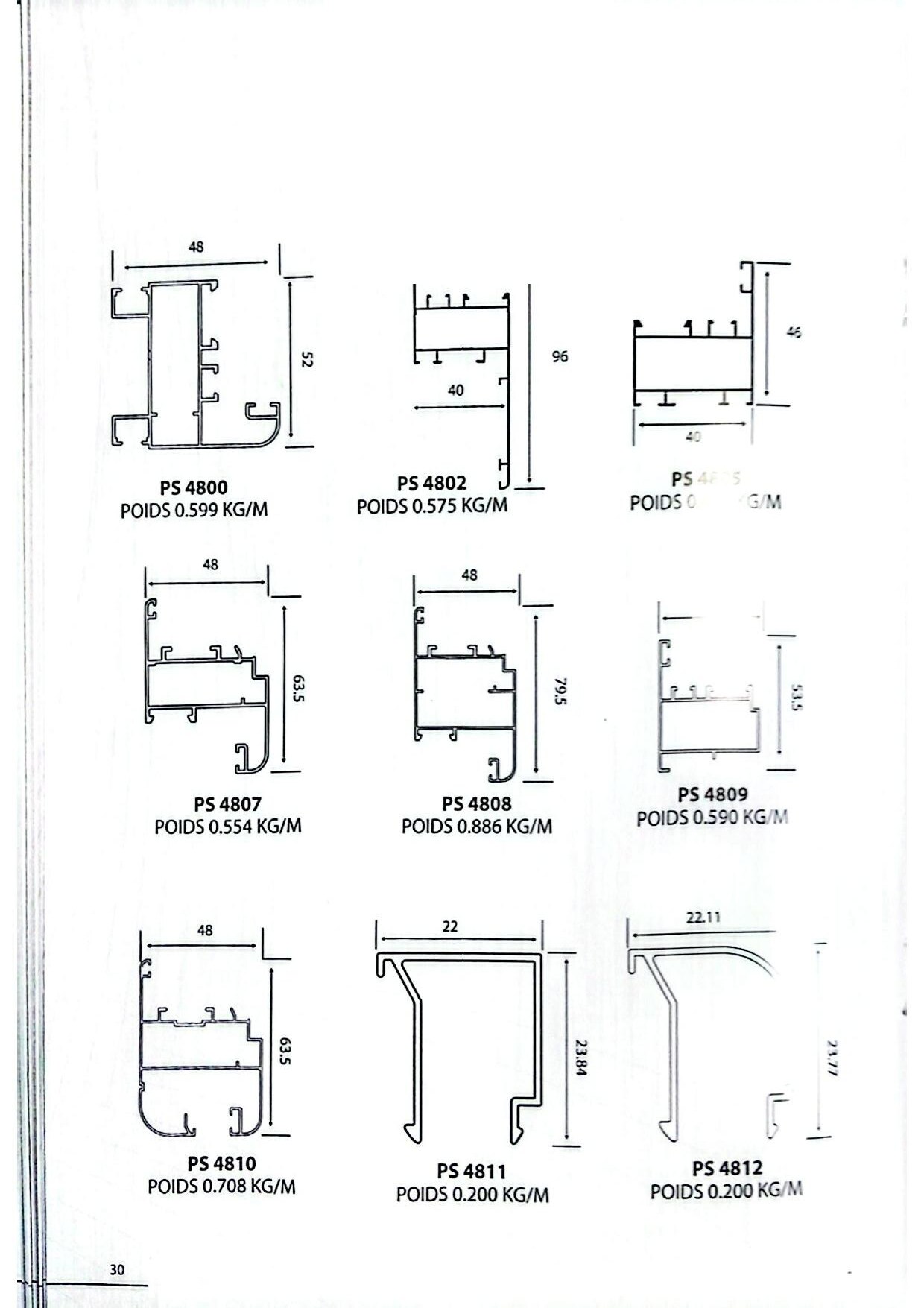

03 / 174805حلق بدون بار
4802حلق ببار عدل
4822حلق مفصلي ببار
4812حلق بكلبس مقلوب
4815تي مسمار
4816سؤاس كبير / تي عريض
4817الجلسة
4809مرد / تي مصد
4808زد بدون علبة
4806زد بسلك
4879زد مقلوب
4807ضلفة بدون باكتة / زد صغير
4810ضلفة بباكتة منه فيه مفتوحة
4810/Aضلفة بباكتة منه فيه مقفولة
4823/Aحلق مقلوب
4888زد بعلبة
4811باكتة سنجل
مفصلي PS كبير
04 / 35611باكتة سنجل عدل
5613باكتة دبل عدل
5606فيكس كبير

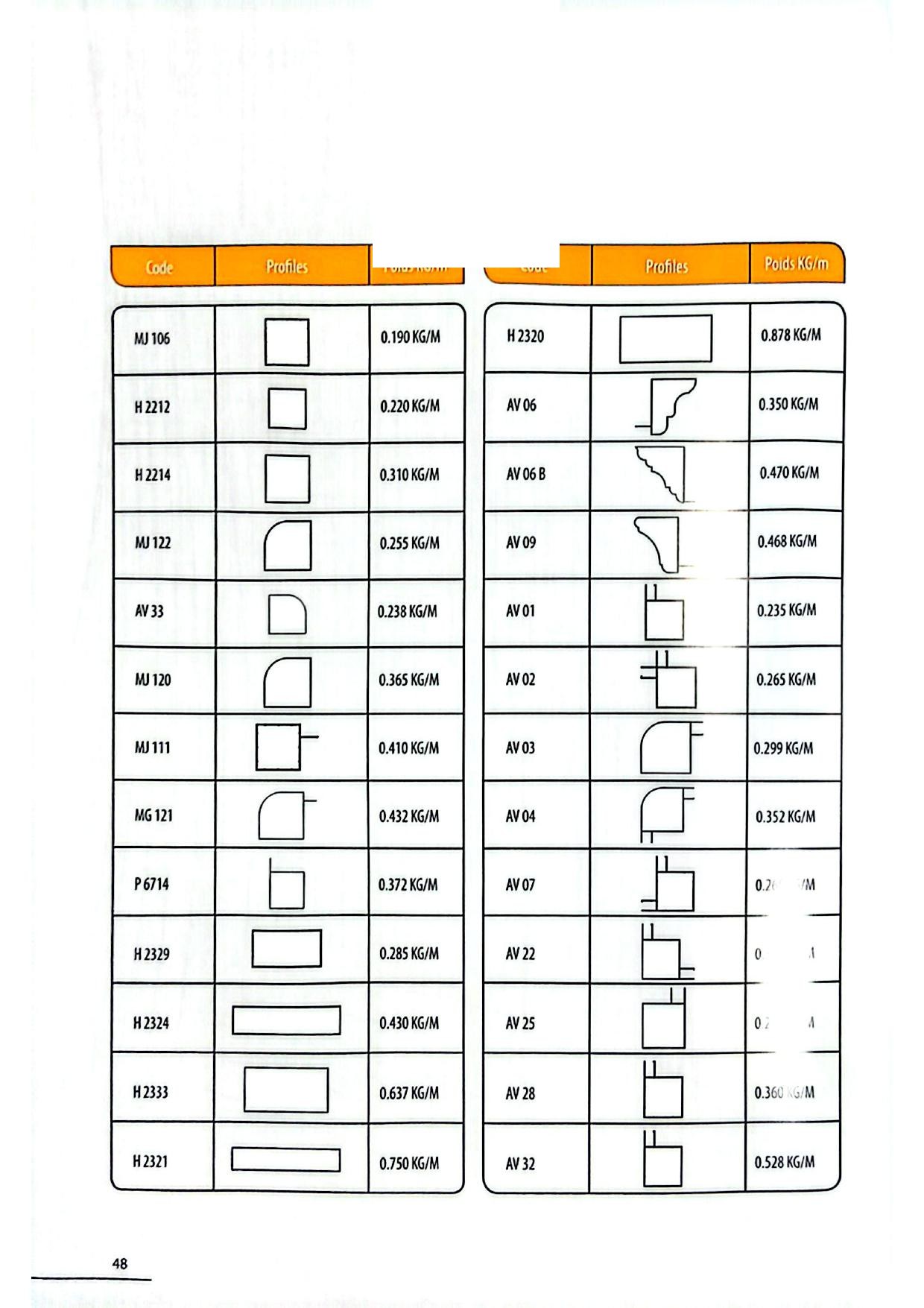

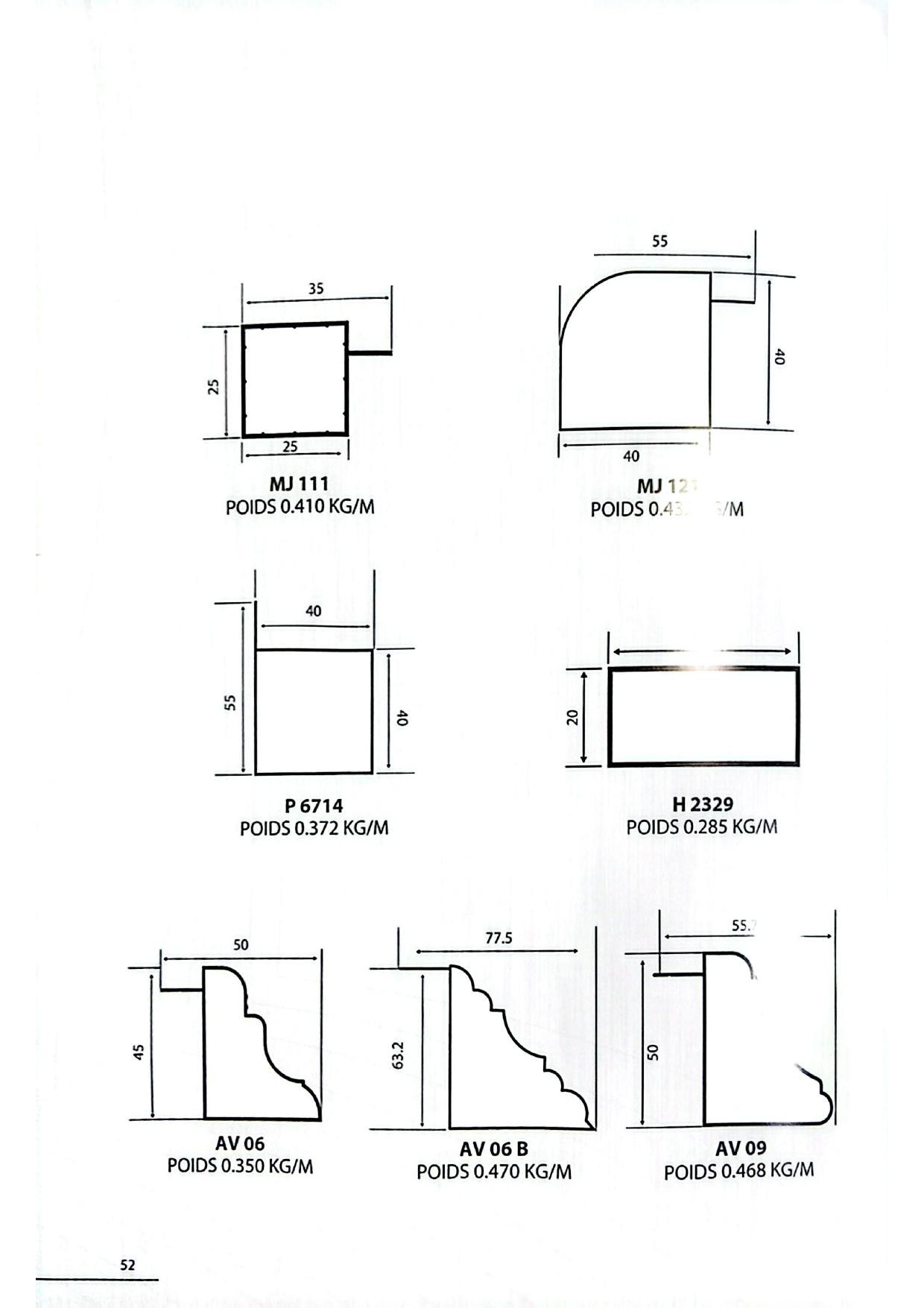

المطابخ والرفايع
05 / 41Av1مفرد
Av2متقارب
Av3متباعد
Av402ضلفة دبل عدل
Av403ضلفة دبل زجاج
AV-400/Aضلفة دبل عدل صغير
MK1ضلفة ٤ سم

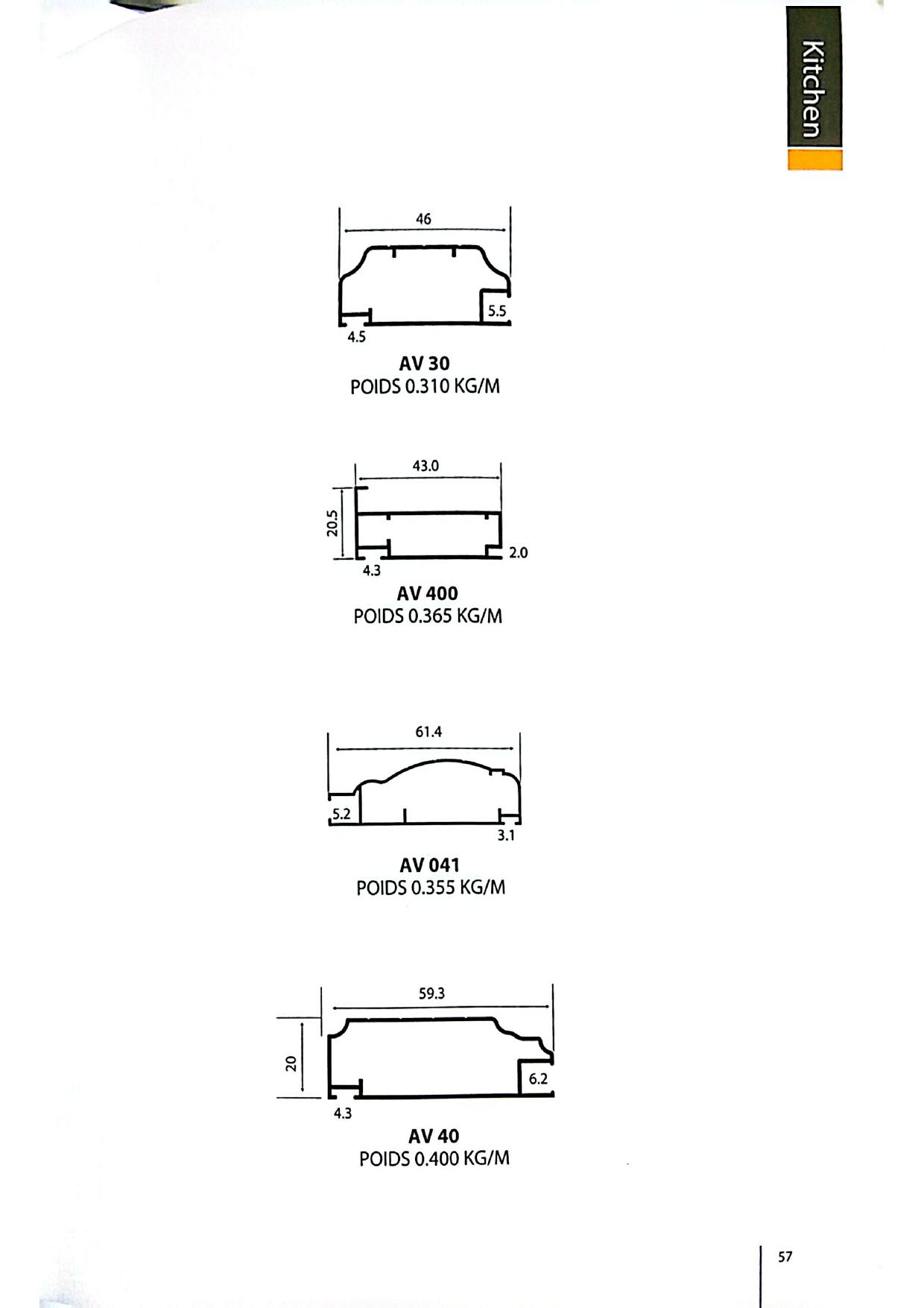

Av30ضلفة الشبح

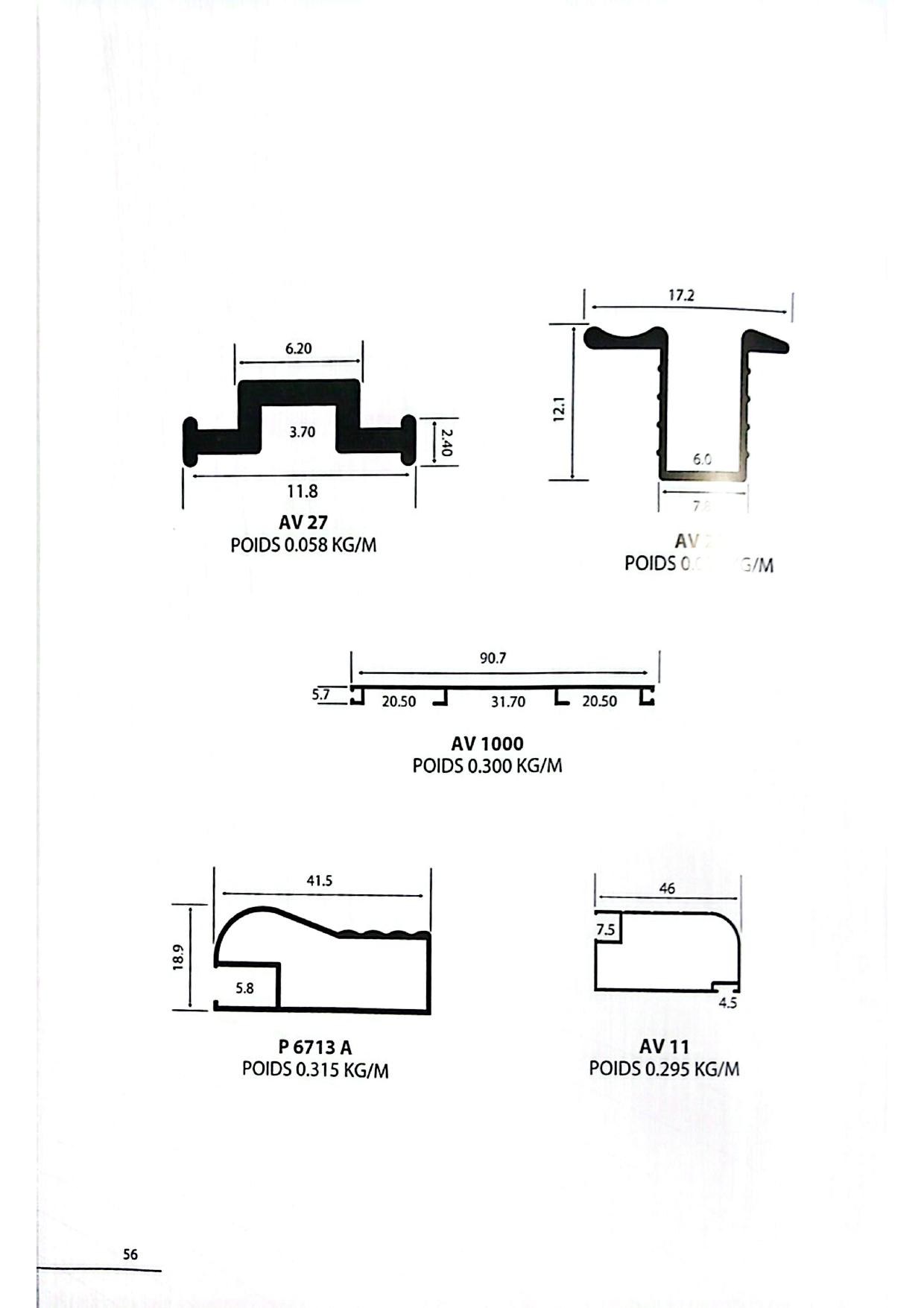

Av11ضلفة كلاسيك
GT 58ضلفة ٨ سم
Av40ضلفة ٦ سم
STARضلفة ستار
1517ضلفة السعد بباكتة
2214علبة ٤*٤ عدل
2214/Aعلبة ٤*٤ عدل مفرد

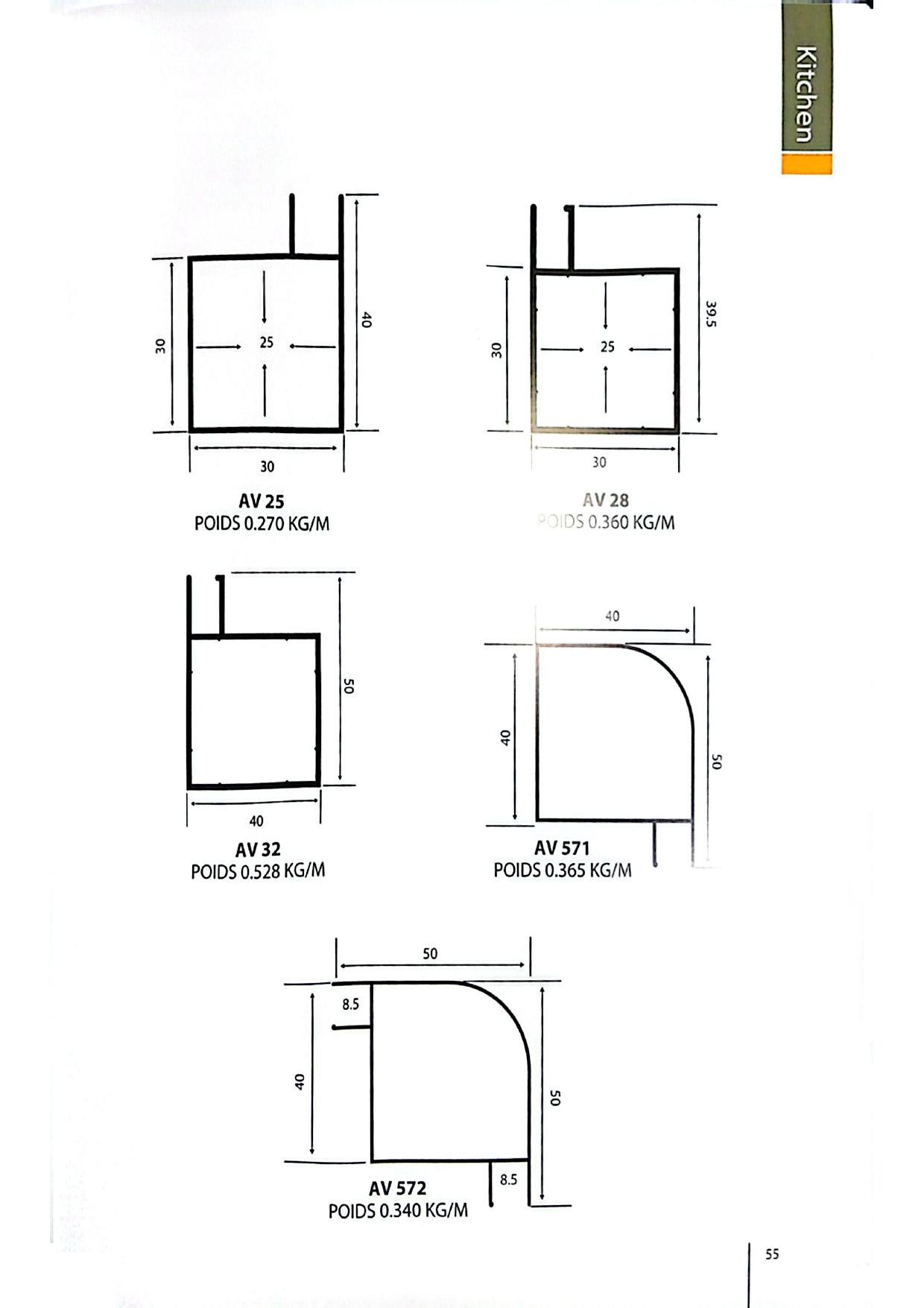

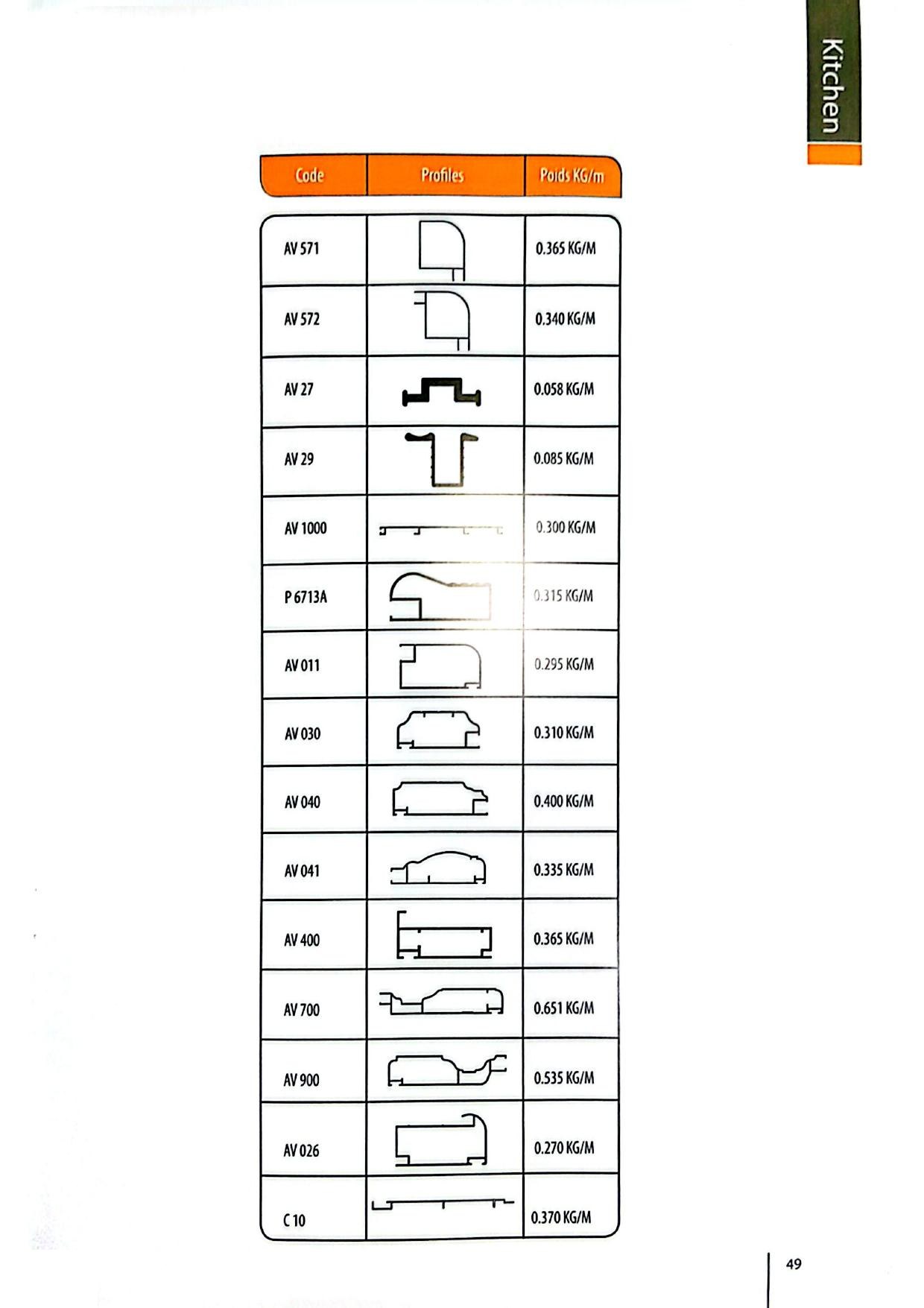

AV571علبة ٤*٤ دوران مفرد
MG-120علبة ٤*٤ دوران سادة
AV25علبة ٣*٣ عدل مفرد

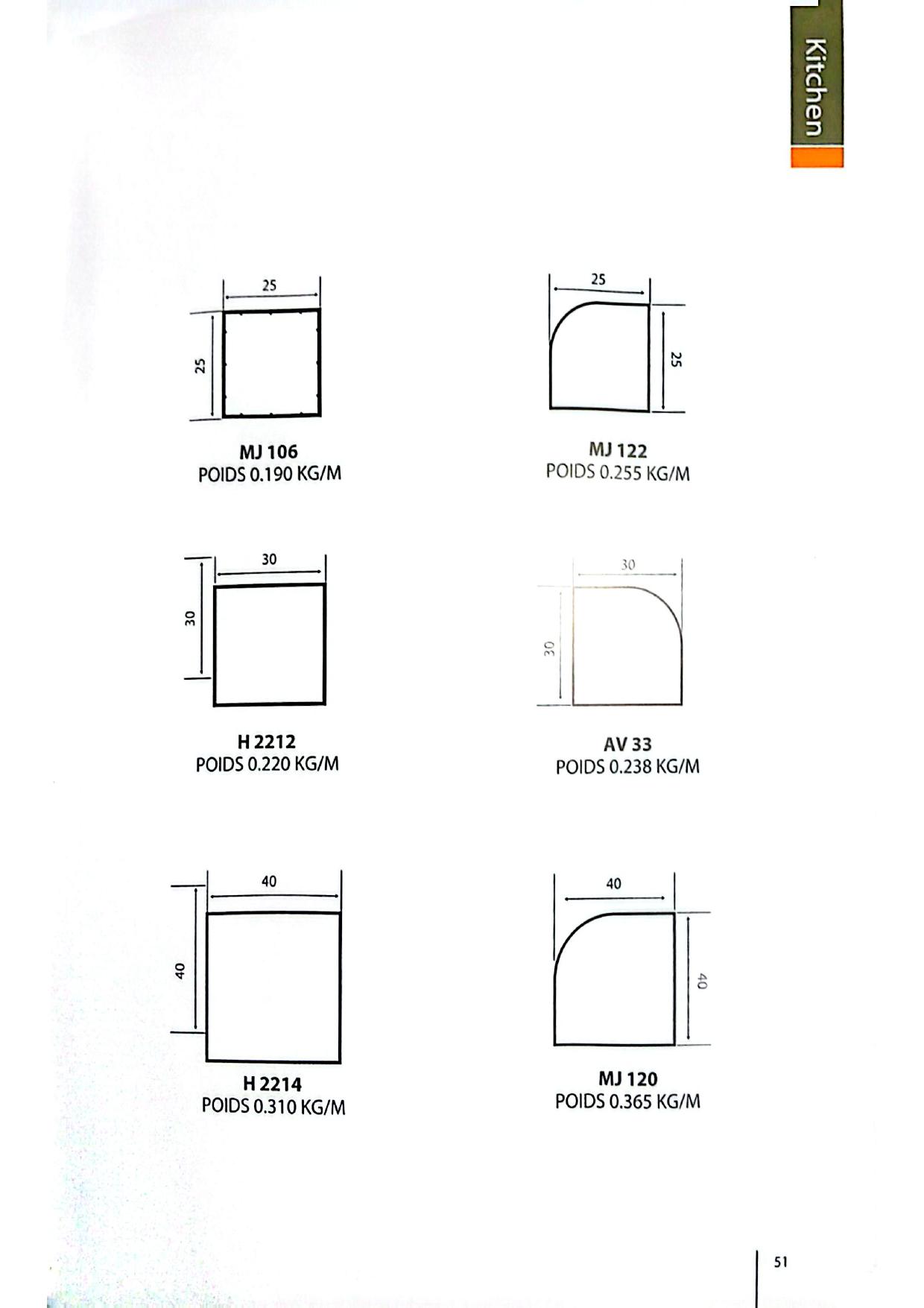

2212علبة ٣*٣ عدل
2324علبة ٨*٢

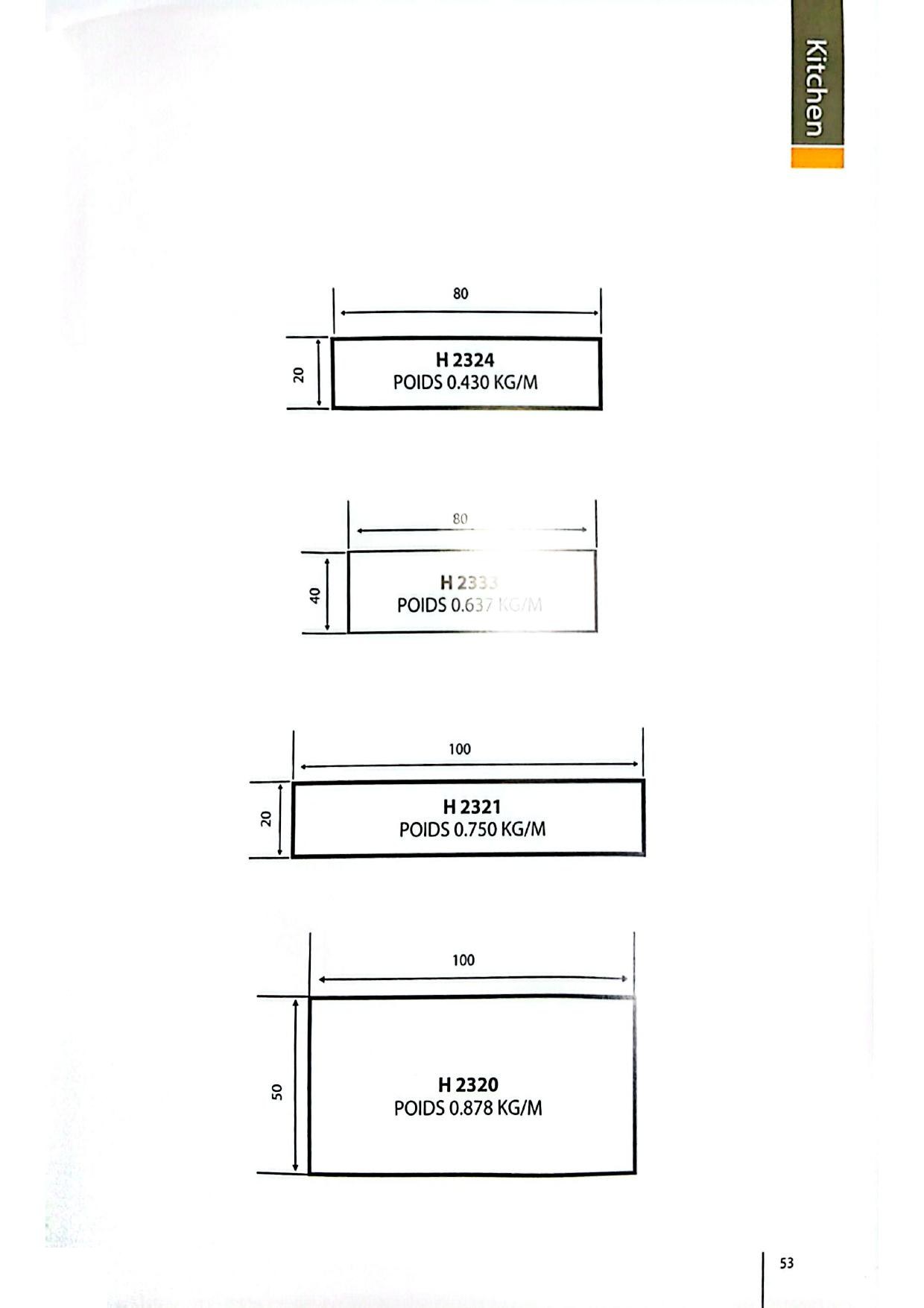

2321علبة ١٠*٢
2333علبة ٨*٤
5*10علبة ١٠*٥
AV-57علبة ٤*٢
AV-63زاوية ١.٥
10//زاوية ٢*٢
2328زاوية ٢.٥*٢.٥
2030زاوية ٣*٢
8//زاوية ٣*٣*١ (خفيفة)
51//زاوية ٣*٣*٣ (محملة)
9*9زاوية ٩*٩
Av6كورنيشة
AV-6/Aكورنيشة كبيرة
Av58سلك ثابت
AV-102F8
AV-544F3
C11تجاليد دبل

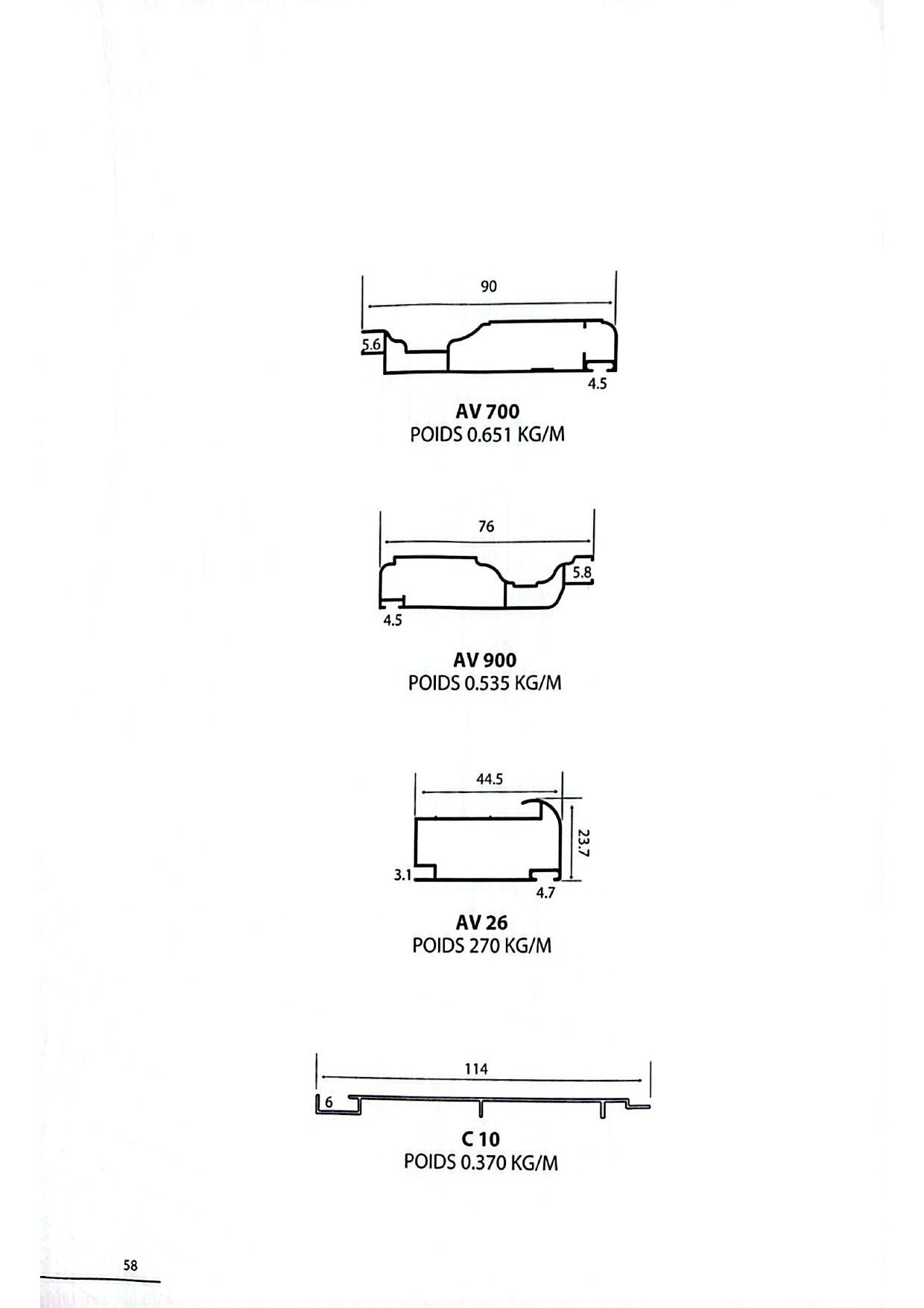

C10تجاليد سنجل
C7ظهر حية
AV-44U-8
AV-59U16

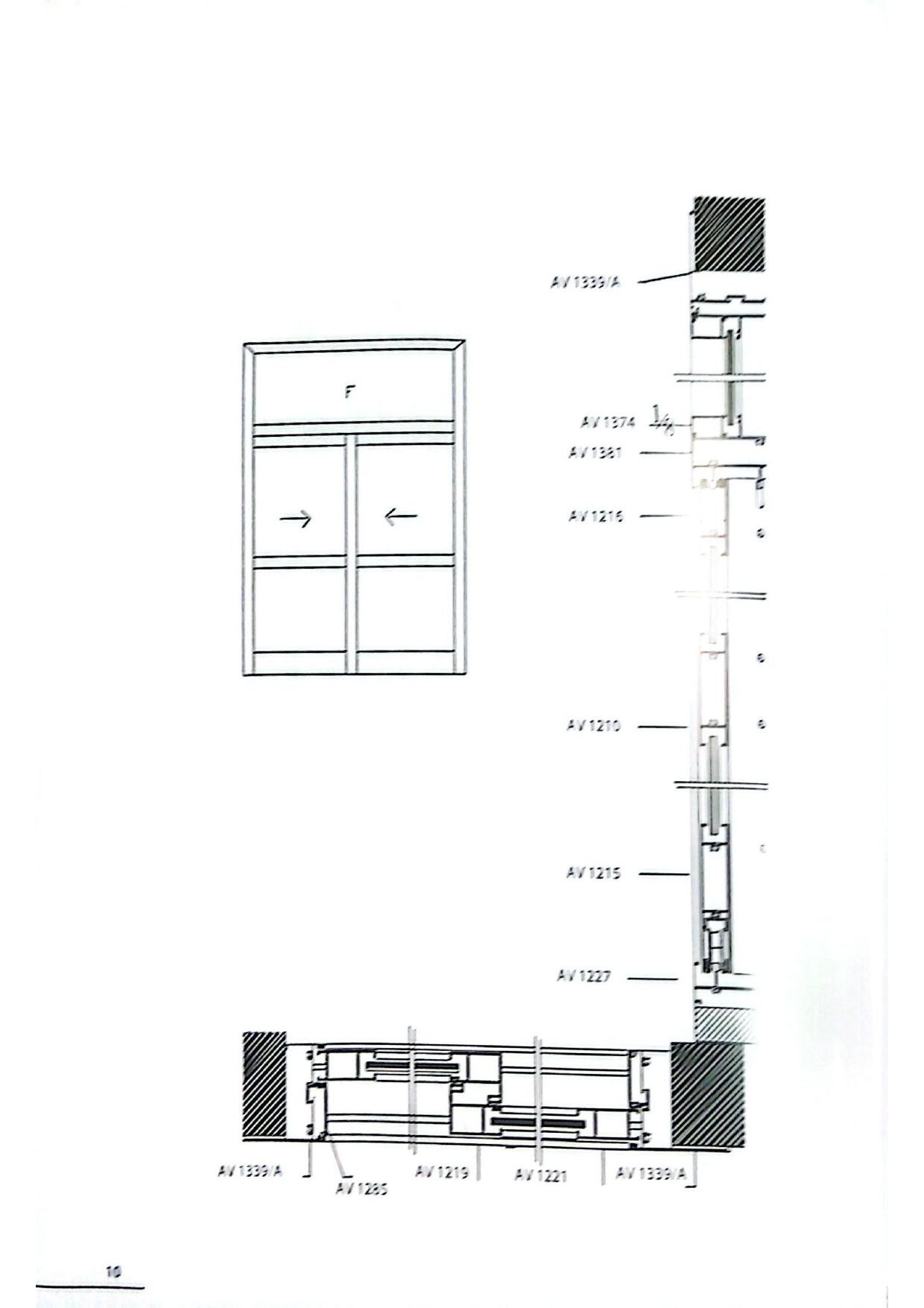

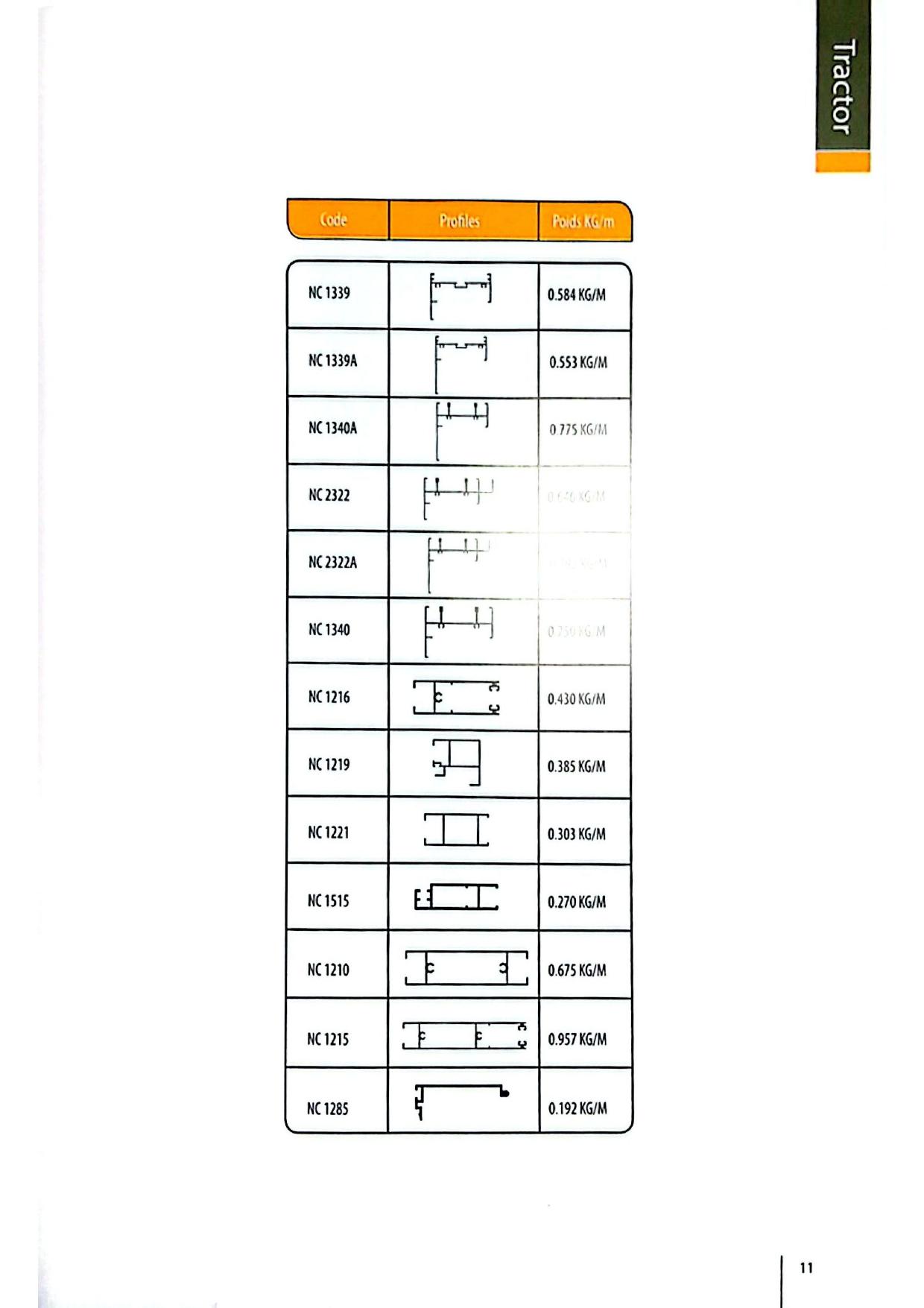

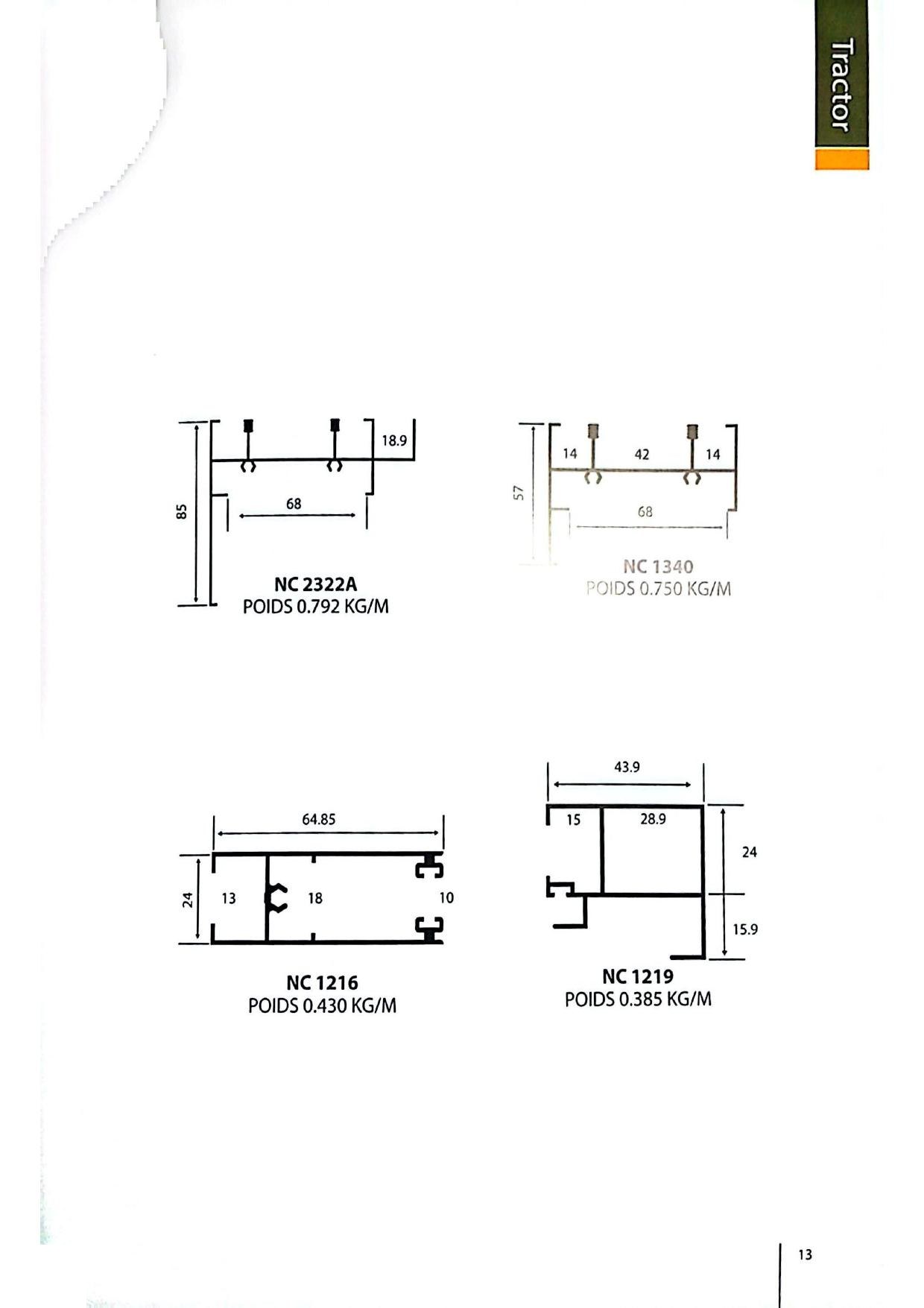

السعد الجرار

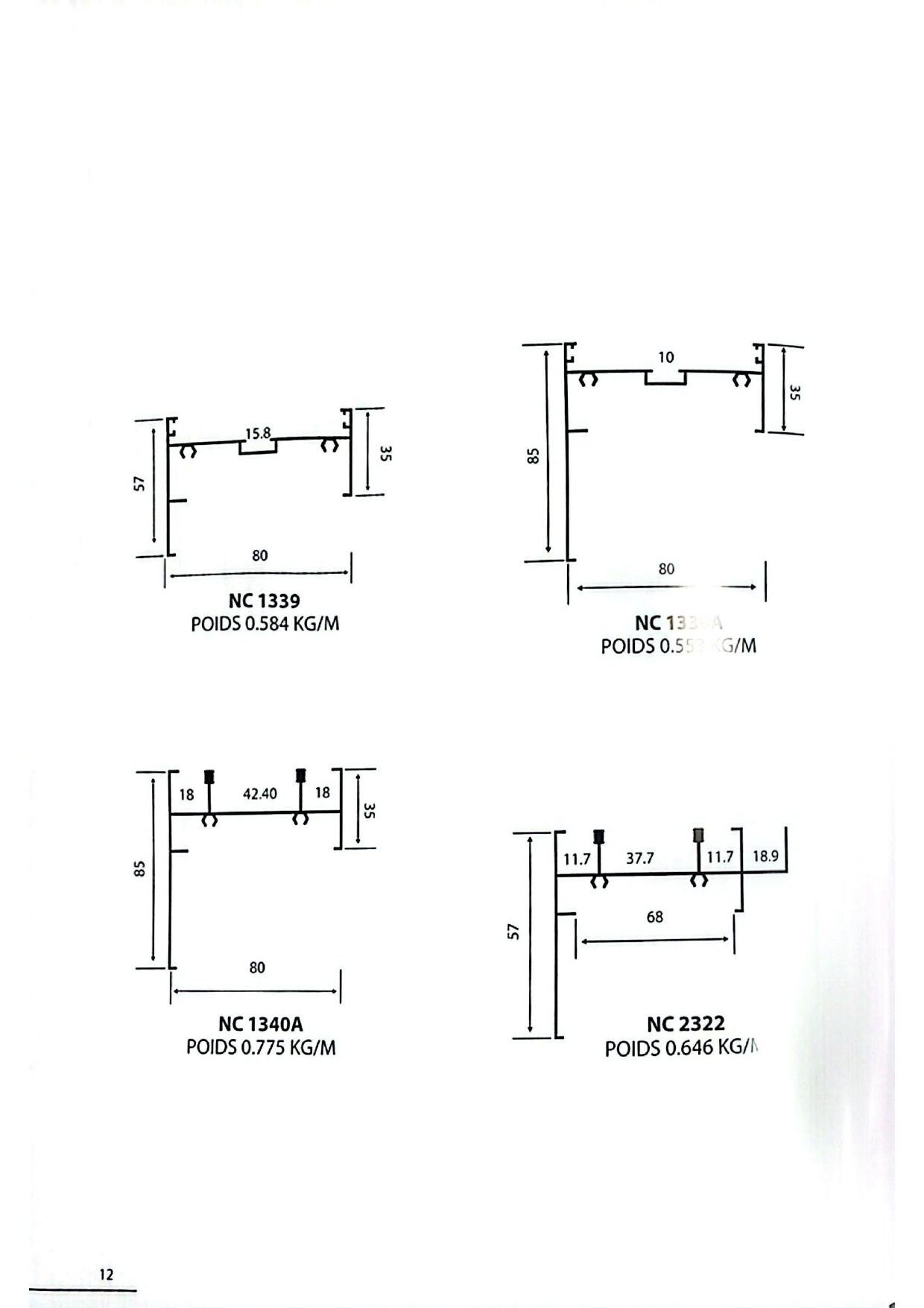

06 / 141339جنب ٣ سم
1339/Aجنب ببار ٥ سم بدون سلك
1340أرضية ٣ سم / سكة
1340/Aأرضية بار ٥ سم بدون سلك / سكة
2325أرضية بسلك ٣ سم / سكة (2000)
2325/Aأرضية بسلك ٥ سم / سكة (2000)
1216ضلفة جرار السعد / جلسة عجل
1219سكينة السعد
1228جنب بدون بار
1227أرضية بدون بار

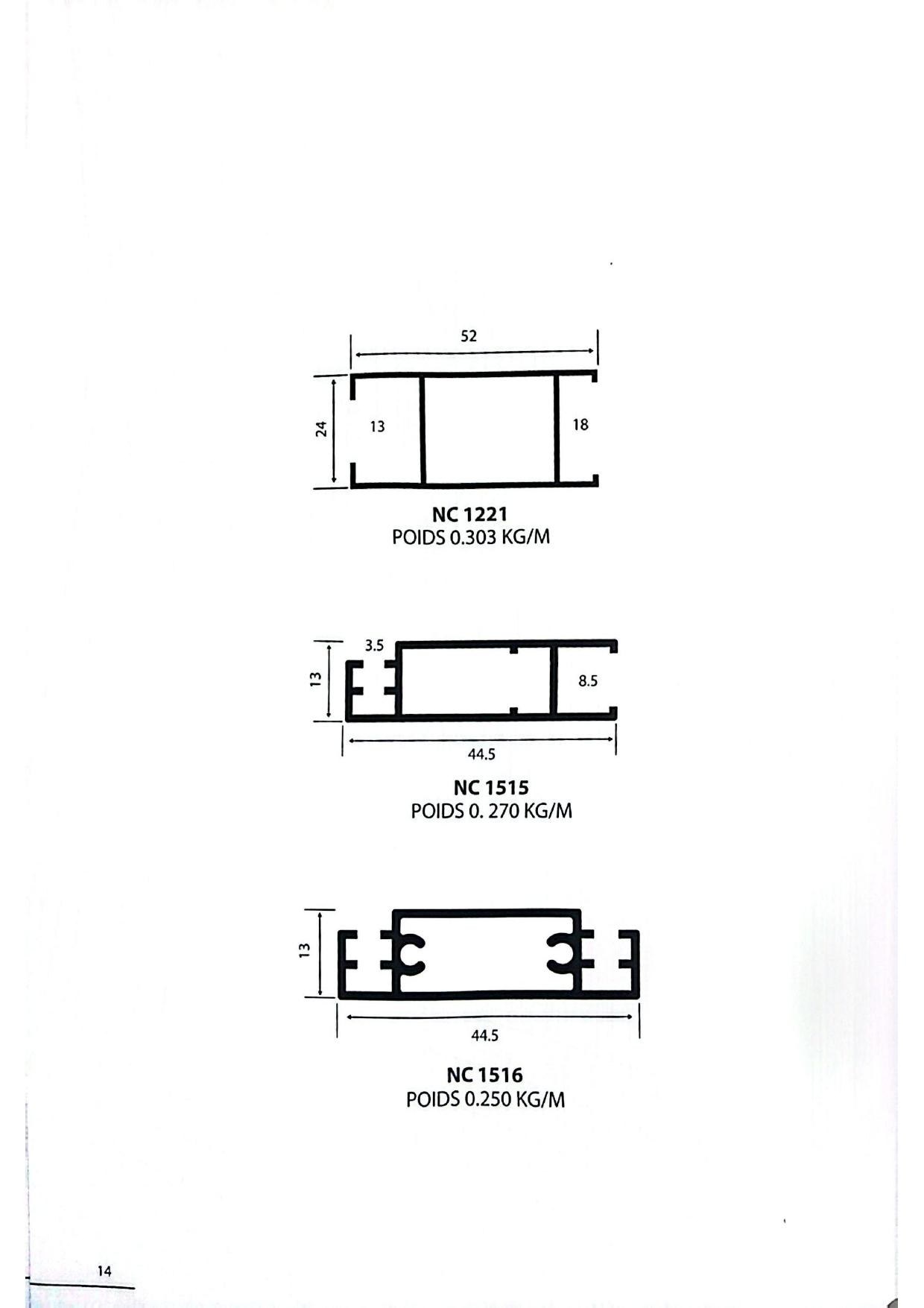

1221عادة
1515سلك السعد

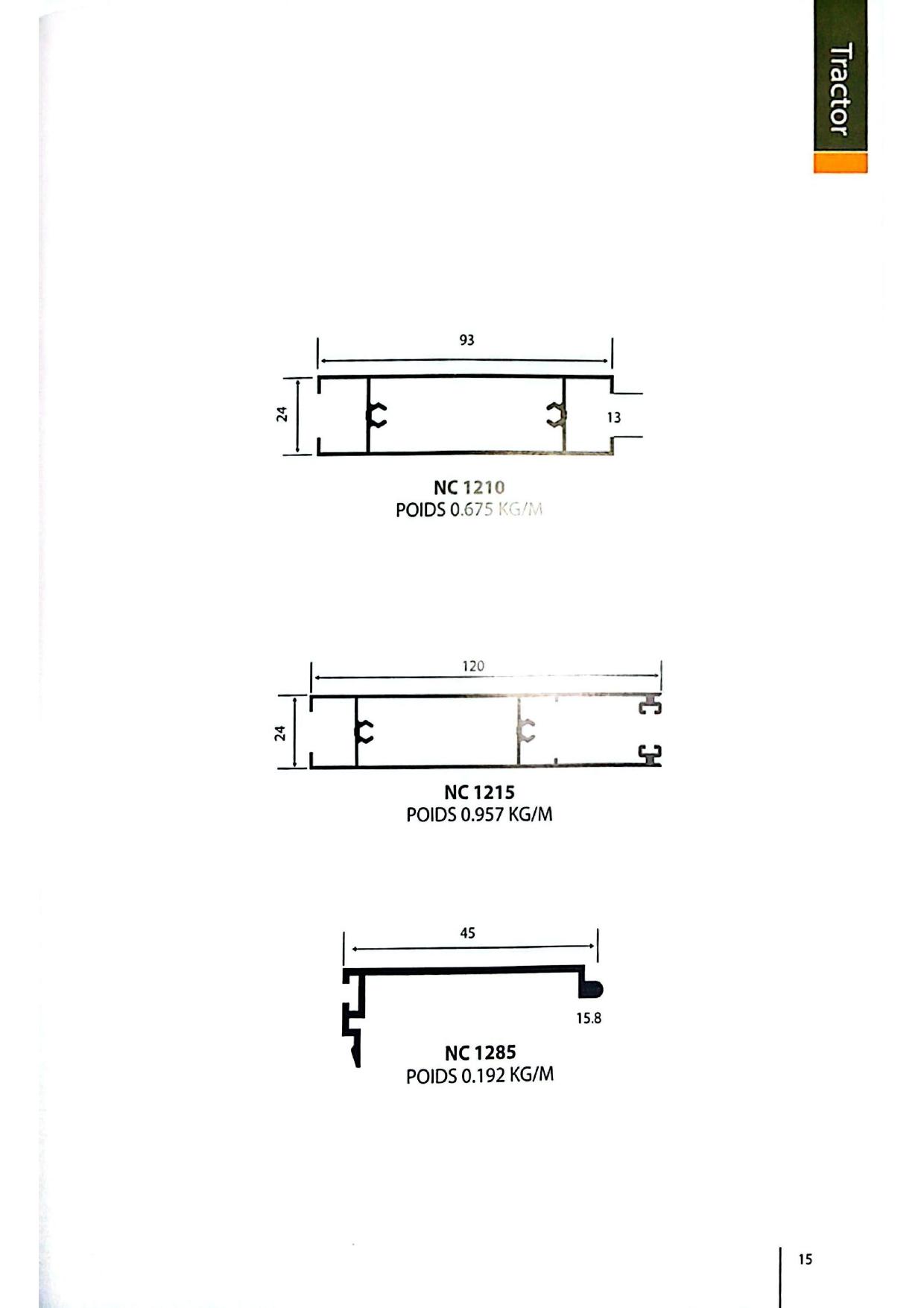

1210سؤاس جرار السعد
1285باكتة الجنب

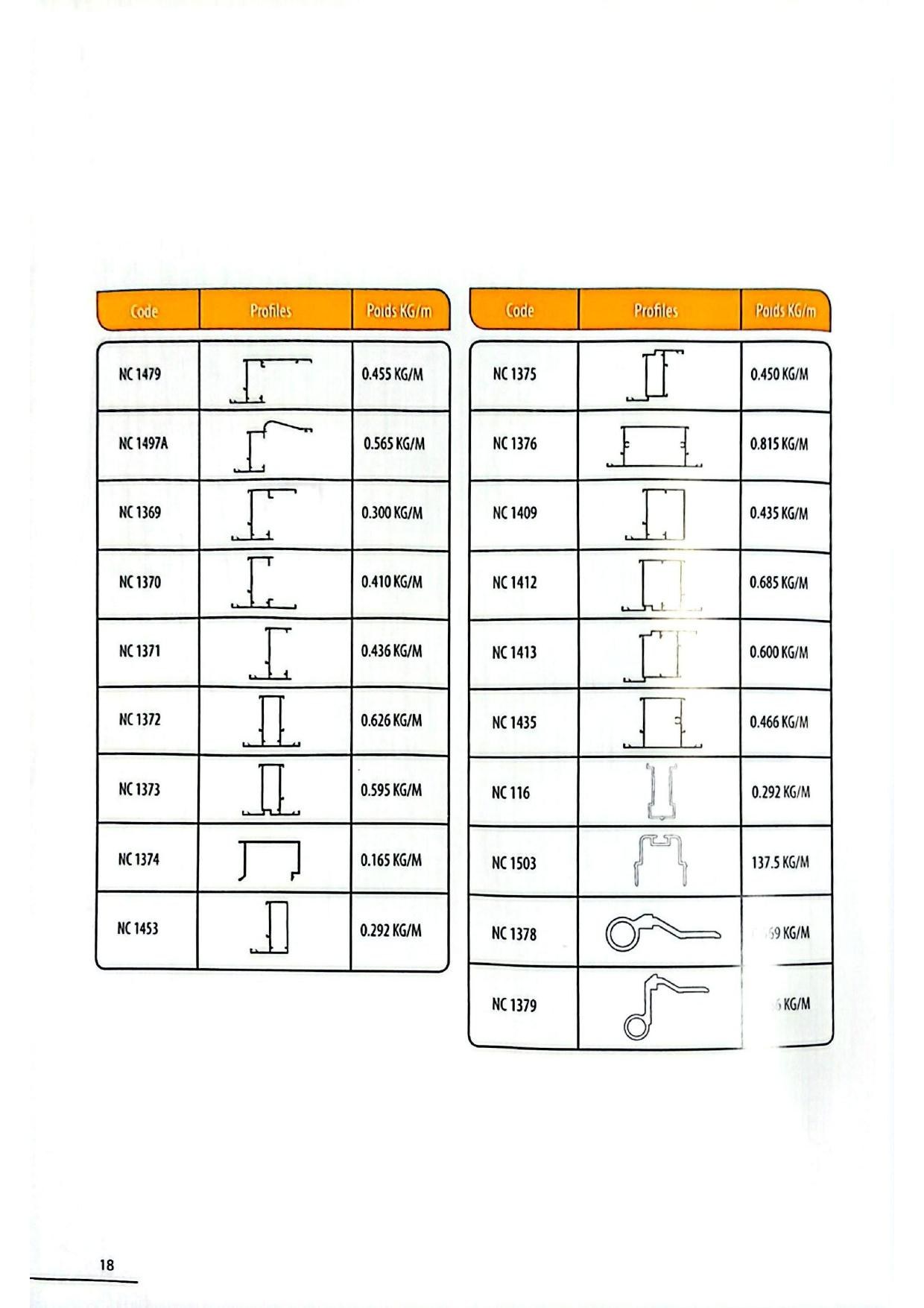

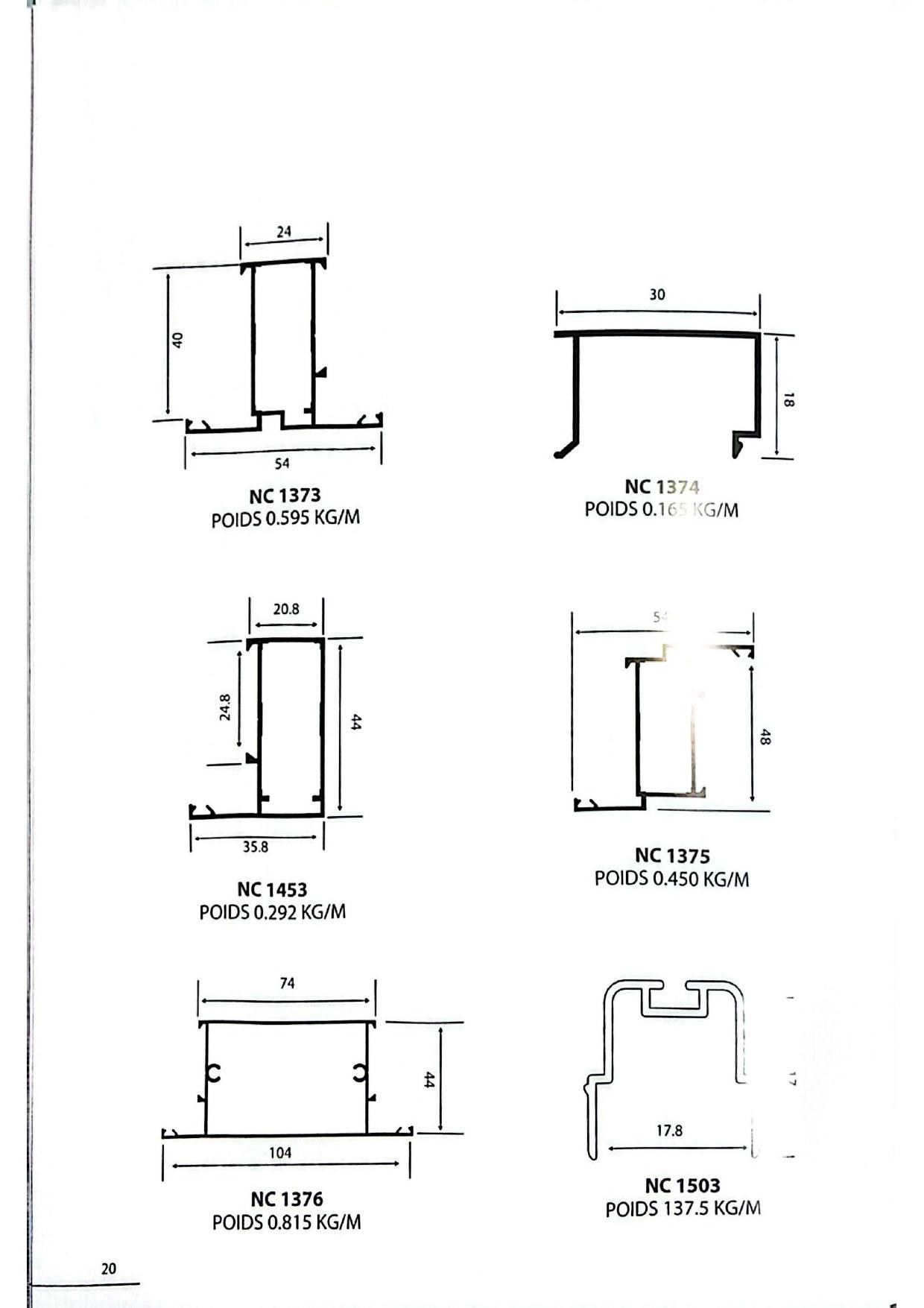

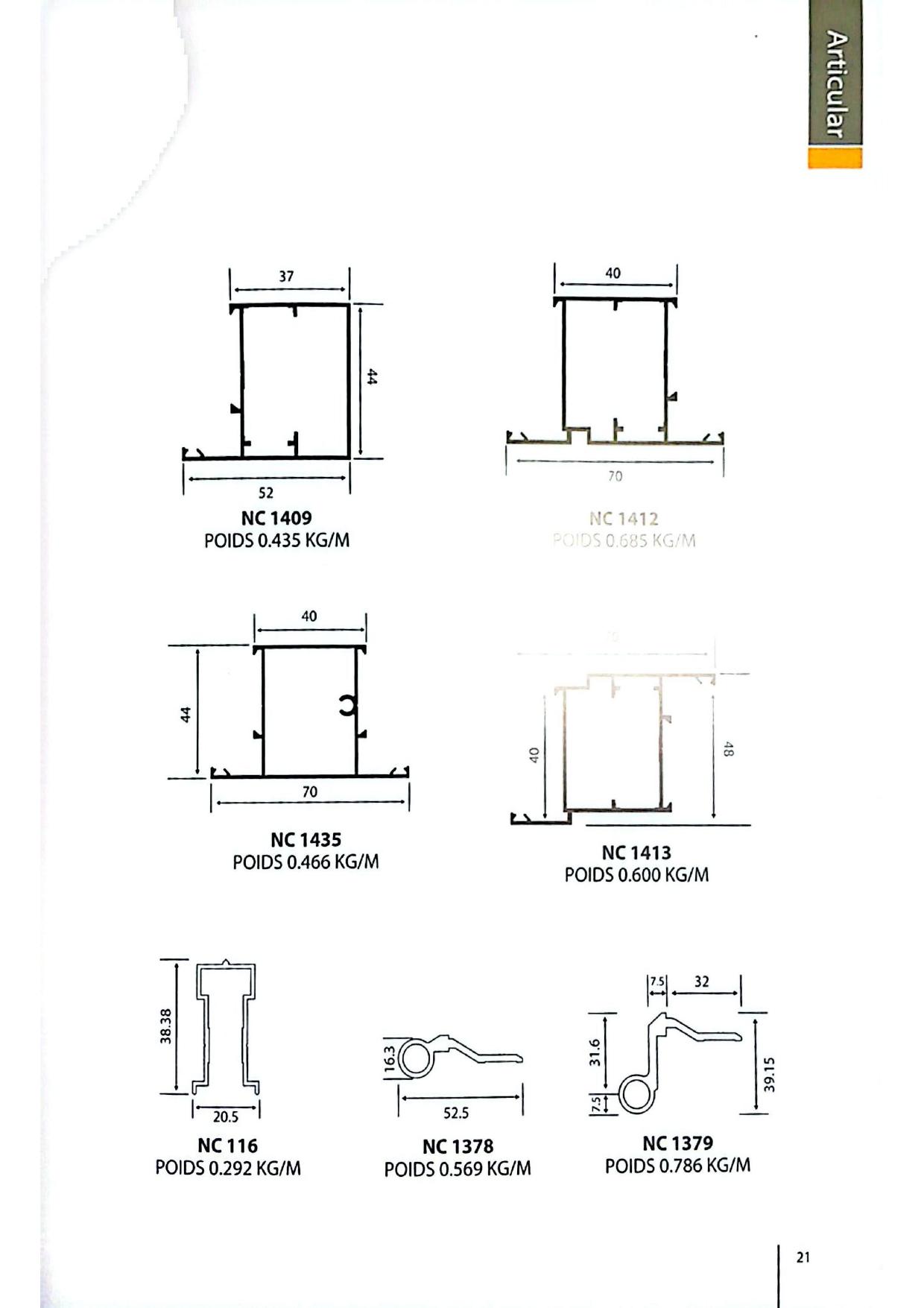

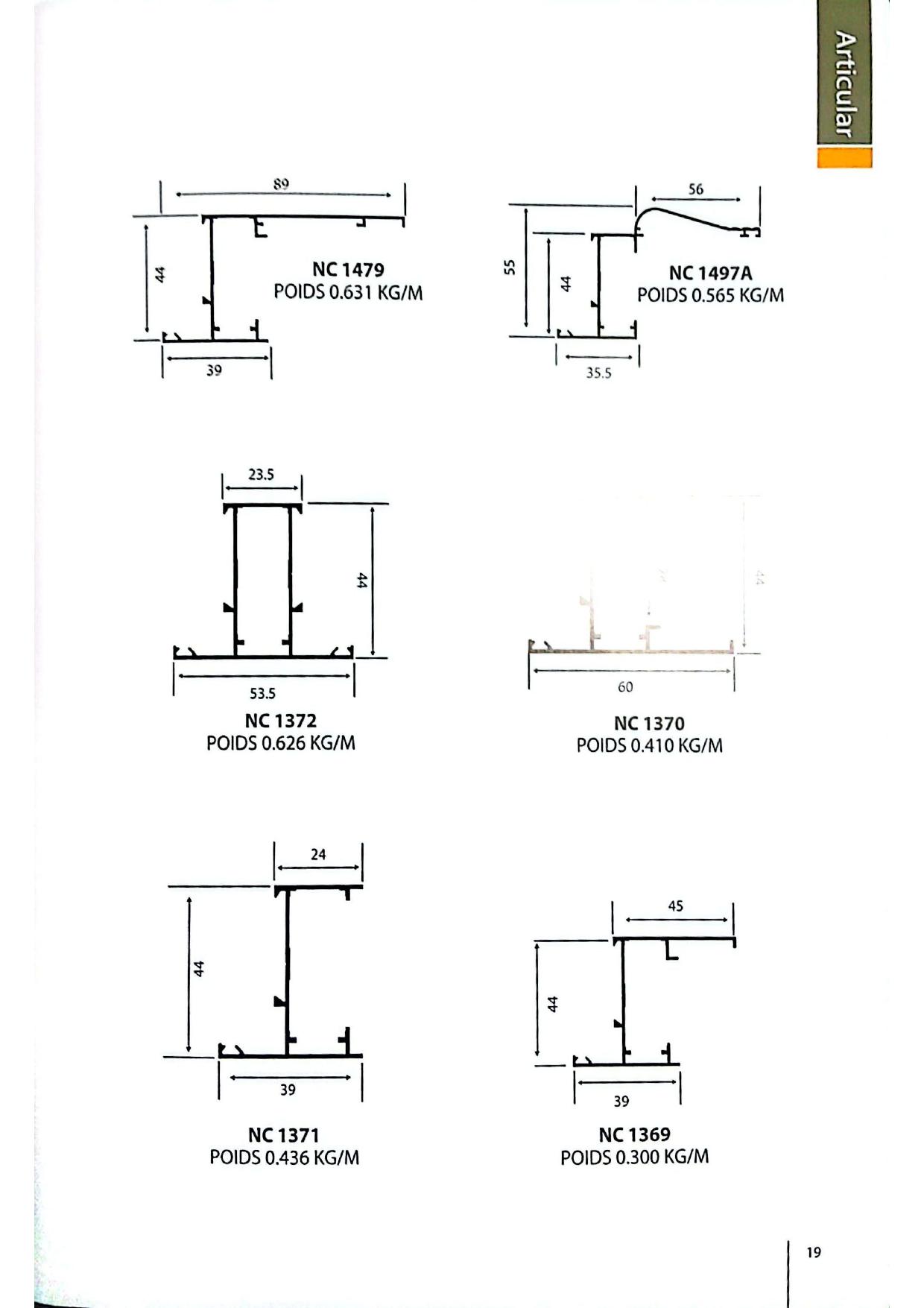

السعد مفصلي
07 / 111479حلق السعد بار ٥ سم عدل
1369حلق مقلوب السعد
1370حلق مفصلي ٣ سم
1374باكتة السعد / بركلوز
1453حلق ٥٣ / L صغير
1375زد صغير
1376تي عريض
1409قاعدة ثلاجة / ضلفة بدون بار / L كبير
1413ضلفة زد كبير
1435مسمار T
5504تندة
محتاج اسطمبة غير موجودة في القائمة؟
المكتب الفني عندنا ينفّذ اسطمبات خاصة من رسمك أو من عيّنة، من التصميم حتى أول عملية بثق.
